 | | Производство деревянных клеёных конструкций | | |
|
|
|
|
 | |  | | |
|

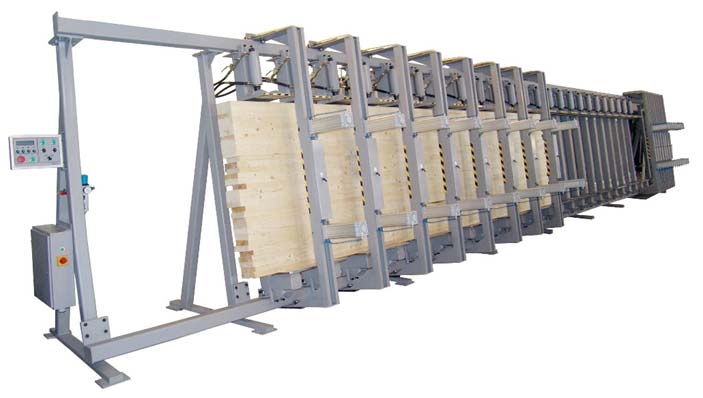

Назначение: производство бруса дверной коробки, оконного и стенового бруса до 6 м как из хвойных, так и из твёрдолиственных пород древесины.
Основные достоинства и особенности:
Давление в гидросистеме поддерживается автоматически в течение всего цикла прессования (гидростанция с автоматической подкачкой давления!).
Прессы двухсекционные, возможны автономная и совместная настройка и работа секций.
Усиленная конструкция.
Высокая точность прямого угла ложементов, заданная заводским фрезерованием обеих плоскостей, гарантирует качественное проклеивание всей площади заготовок.
Отклонение по горизонтальности между ложементами не более 0,2 мм позволяет оставлять минимальные припуски.
Модернизированные крайние вертикальные прижимы обеспечивают качественное склеивание ламелей у торцов.
Рабочее усилие гидроцилиндра до 12500 кгс (регулируется) позволяет качественно склеивать заготовки с максимальным сечением как из хвойных, так и из лиственных пород.
Величина давления в гидросистеме и время выдержки под прессом задаются на пульте управления и сохраняются в энергонезависимой памяти.
По истечении заданного на таймере времени прессования, гидроцилиндры автоматически отжимаются.
Возможность отключения части гидроприжимов.
На одном фронтальном прижиме 2 пневмоцилиндра обеспечивают равномерное распределение усилия в 950 кгс.
Европейские комплектующие: пневматика "Camozzi" (Италия), гидростанция 16 МПа (Италия), гидроцилиндры (Болгария).
|
|
| Наименование
модели |
ПВ 005-9000 |
ПВ 005-12000 |
ПВ 005-15000 |
| Длина пакета, мм |
9100 |
12100 |
15100 |
| Ширина пакета, мм |
100...260 |
| Высота пакета, мм |
1220...1250 |
| Количество секций,
шт. |
2 |
| Рабочее усилие
гидроцилиндра, кН |
125 |
| Количество прижимных
гидроцилиндров, шт |
18 |
24 |
30 |
| Максимальное
давление гидрсистемы (гидростанция в комплекте), МПа |
16 |
| Количество фронтальных
пневмоприжимов, шт |
12 |
16 |
20 |
| Сила выравнивания на
пневмоприжим, кН |
9,5 |
| Потребление воздуха,
л/цикл |
462 |
616 |
780 |
| Количество секций, шт |
1 |
1 |
2 |
| Габариты, мм |
13420х2000х2300 |
16840х2000х2300 |
19840х2000х2300 |
| Масса, кг |
5850 |
7600 |
8300 |
|
| |  | |  |
|
|
