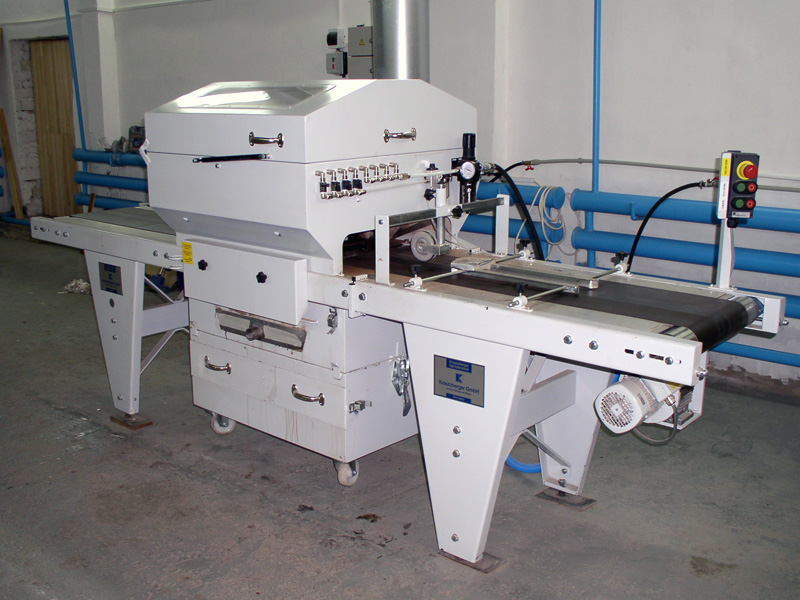

Проходной окрасочный станок DFS 2000 для окраски погонажных изделий.
Назначение:
- предназначен для автоматической окраски погонажных изделий проходным способом
- дает возможность окрашивать до 3-х сторон за один проход (одну поверхность и 2 кромки)
- могут окрашиваться различные профили погонажных изделий
- оснащен окрасочной кабиной закрытого типа с окнами для визуального контроля процесса.
- ленточный транспортёр с 2-мя лентами (на входе и на выходе из станка)
- возможность сбора остатков ЛКМ в поддон в зоне распыления
- привод транспортера осуществляется через редукторный двигатель с частотным преобразователем
- оснащен 4 автоматическими пистолетами-распылителями А-14 системы HVLP, предотвращающими
чрезмерное туманообразование при распылении и снижающими расход распыляемого материала.
- форма факела на пистолетах регулируется с круглой на плоскую.
- управление (Вкл/Выкл) пистолетами производится пневматически с помощью фотоэлементов,
установленных на входе и выходе заготовок, и реле времени.
- выдержка времени для включения/выключения пистолетов устанавливается в шкафу управления.
- кронштейны для пистолетов регулируются
- скорость подачи заготовок регулируется
- для подачи материала используется мембранный насос MP 520 в комплекте со всасывающим устройством и фильтром, виброгасителем, регулятором давления материала и комплектом шлангов.
- вытяжка производится посредством сухой сепарации окрасочного тумана с помощью фильтров, расположенных в выдвижном ящике в нижней части станка.
- вытяжная система включает в себя вытяжной вентилятор, регулировочный клапан, заслонку,
дефлектор и воздуховод с переходником.
- промывка системы производится посредством циркуляции промывочного средства
Технические характеристики:
- Длина стола/общая длина 3250мм/3800мм
- скорость подачи: 10 – 130 м/мин.
- рабочая высота: 800мм
- ширина станка: 940мм
- макс. ширина заготовок 300 мм
- мин. толщина заготовок 4 мм
- макс. размер толщины заготовок зависит от их профиля
- исполнение согл. нормам СЕ и ATEX (взрывозащищенное)
- двигатель ленты транспортера: взрывозащищенный 400 В 50 Гц 0,75 КВт
- вытяжной вентилятор тип EK – 22D,во взрывозащищенном исполнении, 400 Вт, 1,85 Квт
