| Производительность в минуту |
цикл |
до 3 |
| Длина склеенного бруса за один цикл |
мм |
3 200 |
| Длина склеенного бруса конечная |
мм |
без ограничений |
| Длина заготовки |
мм |
200… 1 500 |
| Ширина заготовки |
мм |
70… 200 |
| Высота заготовки |
мм |
20… 60 |
| Усилие прессования (максимум) |
кН |
120 |
| Клеенанесение |
|
роликовое профильное |
| Потребляемая мощность (максимум) |
кВт |
11 |
| Рабочее давление воздуха |
бар |
4… 6 |
| Габаритные размеры (с приемным рольгангом 3000 мм |
мм |
12 500 × 1 400 × 1 500 |
| Масса |
кг |
1 870 |
*Количество рольгангов (РР 001) на выходе согласуется и поставляются отдельно.

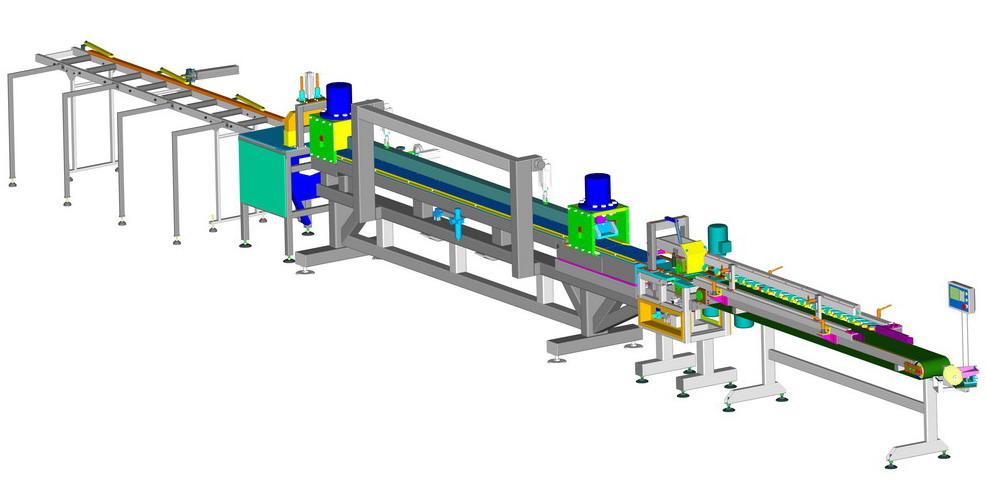

Описание:
Работа на ПБС-001:
Оператор с помощью устройства клеенанесения наносит клей на бездефектные, с нарезанными шипами заготовки и подает их последовательно на конвейерную ленту модуля предварительного сращивания, где происходит стыковка заготовок и минимизация зазоров между ними. В автоматическом режиме модуль подачи заполняет пресс для сращивания сразу на всю его длину. За один цикл прессования сращивается несколько заготовок в размер 3,2 м. Параллельно процессу сжатия на прессе в модуле предварительного сращивания готовится следующая партия заготовок. Как только заканчивается цикл сжатия заготовок, зо
на прессования мгновенно заполняется новой партией. Оперативная последовательность циклов набора заготовок и сжатия позволяет достигать высокой производительности.
Длина срощенного бруса задается с пульта управления и отрезается в размер пилой на торцовочном модуле. Отрезанный брус с рольганга автоматически перемещается в накопитель для дальнейшей транспортировки.
Требования к заготовкам:
- Точность заготовок должна быть:1) для ширины и высоты - не ниже 14 квалитета по ГОСТ 6449.1; 2) для отклонений формы и расположения поверхностей - не ниже 14 степени точности по ГОСТ 6449.3.
- Влажность древесины - не более 12%.
- Качество древесины хвойных пород - не ниже 3 сорта, лиственных пород - не ниже 2 сорта.
Пресс соответствует требованиям безопасности по ГОСТ 12.2.026.0-93 и ГОСТ Р МЭК 60204-1-99.
Вид климатического исполнения - УХЛ 4 по ГОСТ 15150.
Срок службы пресса – 6 лет.
К месту установки подвести:
- электропитание от трехфазной пятипроводной сети переменного тока напряжением 380 В ±38 В, частоты 50 ±1 Гц;
- - сжатый воздух кл.8 по ГОСТ 17433-80 с давлением 0,6 МПа (6 кгс/см2);
- - вытяжную вентиляцию с диаметром аспирации 100 мм и объемом отсасываемого воздуха 1200 м3/ч.
