Бакаут ВС 002- 2400 /3200

Основные достоинства:

• Предназначена для склеивания мебельного щита и оконного бруса, элементов дверных конструкций;

• Состоит из трёх секций, возможность работы как на каждой секции отдельно, так и совместно;

• Равномерное распределение давления гарантирует высококачественное склеивание заготовок в соответствие с заявленными параметрами.

• Простота конструкции и управления;

• Не требует электропитания;

• Фронтальные прижимы оснащены двумя пневмоцилиндрами;

• Возможность оснащения дополнительными фронтальными прижимами;

• Малые габариты и масса;

• Серийный номер более 190!!!;

• Данное оборудование выигрывало государственные тендеры;

• Доступная цена;

• Премия «Сто лучших товаров России»;

• Оригинальные конструкторские решения;

• Итальянская пневматика „Camozzi“;

• Собственные конструкторские разработки;

• Серийное производство, высокая точность изготовления отдельных деталей и узлов, их полная взаимозаменяемость;

• Оперативный и доступный сервис, послегарантийное обслуживание;

Вайма сборочная пневматическая

Вайма имеет сертификат соответствия № РОСС RU.АЯ27.В11072.
Вайма соответствует требованиям безопасности по ГОСТ 12.2.026.0-93.
Срок службы ваймы - 6 лет.
Вид климатического исполнения - УХЛ 4 по ГОСТ 15150.

Заготовки, прессуемые на вайме, должны соответствовать следующим требованиям:
влажность не более 12 %;
шероховатость стыкуемых поверхностей должна быть не грубее Rm 60 мкм;
прессование должно производится не позднее чем через 4 часа после механообработки.

К месту установки пресса подвести:

Cжатый воздух кл.8 по ГОСТ 17433-80 с давлением 0,6 МПа (6 кгс/см2) с внутренним диаметром шланга 8 мм. Для пневматической системы следует применять правильно подготовленный воздух с содержанием (согласно ГОСТ 14733-80) воды не более 16 мг/м3, масла - не более 800 мг/м3, твердых микрочастиц - не более 4 мг/м3 размером не более 40 мкм.
Вайма должна эксплуатироваться при температуре от +1° до +35°С в сухом, отапливаемом и вентилируемом помещении. Относительная влажность воздуха должна быть не более 80% при 25°С.
При установке ваймы на месте эксплуатации  необходимо отрегулировать горизонтальность вращением опор при помощи уровня. Установить на направляющих фронтальные прижимы. Отрегулировать положение опорных балок при помощи винтов, положение которых фиксируется контргайками. Отклонение от общей плоскости должно быть не более 0,5 мм.

Устройство:

Конструкция в виде сборно-сварной конструкции, включающей в себя:

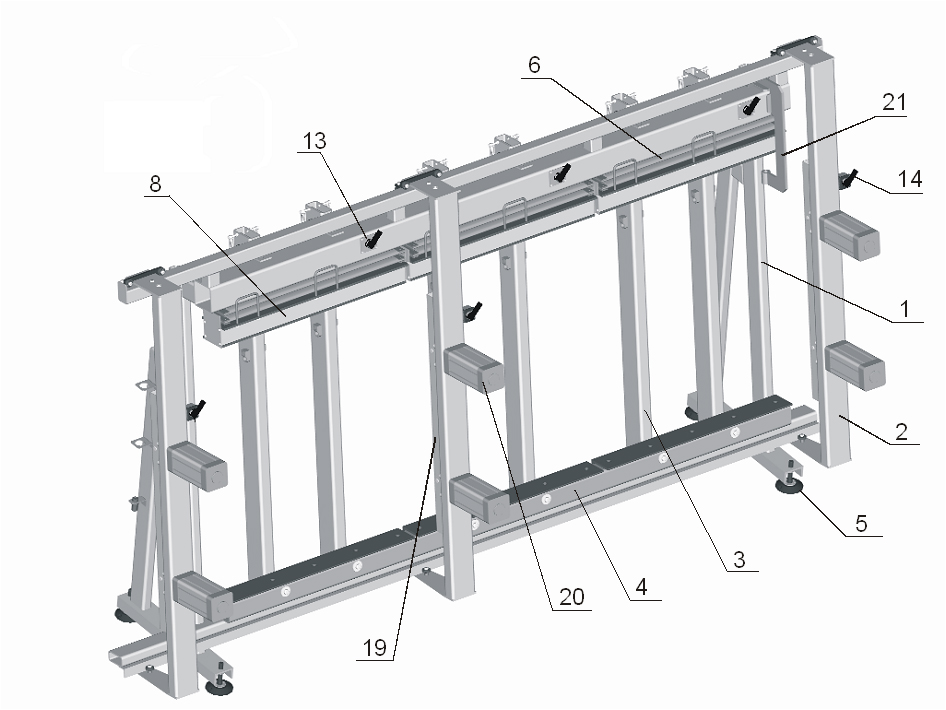

1 -  каркас; 2 -  прижим фронтальный; 3 - ложемент; 4 – опорная балка;  5 - опора; 8 - прижим верхний;

Общий вид ваймы  ВП 02  показан на рисунке.
Каркас [1]  представляет собой сварную конструкцию из труб прямоугольного сечения. На каркасе устанавливаются все основные механизмы.
Вайма имеет 3 секции прессования, каждая из которых состоит из двух (для ВП 02-3200 трех) ложементов [3] и верхнего прижима [8].
На ложементах [3] устанавливаются опорная балка [4]. У ПВ-002-3200 опорная балка раздельная для каждой секции.
По верхней  и нижней направляющим каркаса свободно перемещаются фронтальные прижимы [2], служащие для выравнивания и фиксации пакета заготовок. Под действием пневмоцилиндров [20] прижимная балка [19] прижимает заготовки к ложементам.
Напорные рукава [6], при подаче в них сжатого воздуха, расширяются, передавая  усилие на верхние прижимы [8], которые, перемещаясь вниз, осуществляют прессование заготовок.
Органами управления ваймой являются ручные пневмораспределители [13] и [14]. Пневмораспределитель [13] включает и выключает верхний прижим. Пневмораспределитель [14] включает и выключает фронтальный прижим. Положение, при котором пневмораспределитель включен, отмечено стрелками.
При укладке “пакета” заготовок на ложементы , необходимо чтобы зазор между прижимом и верхней заготовкой составлял не более 30 мм.

Оборудование оснащено пневматикой «CAMOZZI» (Италия).

Общий порядок работы:
Уложить “пакет” заготовок на ложементы так, чтобы зазор* между прижимом и верхней заготовкой составлял не более 30 мм. Открыть кран пневмосети. Настроить давление пневмосети при помощи регуляторов давления. Включить фронтальные прижимы. Включить верхние прижимы. Выдержать под давлением необходимое для склеивания время. Выключить верхние прижимы. Выключить фронтальные прижимы. Отодвинув прижимы в стороны, снять склеенный щит с ваймы. По окончании работы закрыть кран пневмосети.
*Примечание: если невозможно обеспечить указанный зазор посредством набора “пакета” заготовок, то необходимо применять технологические прокладки нужной высоты из того же сорта древесины.

При прессовании одного «пакета» заготовок с использованием двух секций (левая и средняя) необходимо одновременно включать оба верхних прижима.
При прессовании одного «пакета» заготовок с использованием трех секций вначале включается средний верхний прижим, затем два крайних верхних прижима.
При прессовании заготовок длиной как показано на рисунках справа и снизу необходимо устанавливать струбцину на средней или правой (по отношению к оператору) соответственно секциях, учитывая величину хода верхнего прижима. Это необходимо для устранения перекоса верхнего прижима при прессовании.
