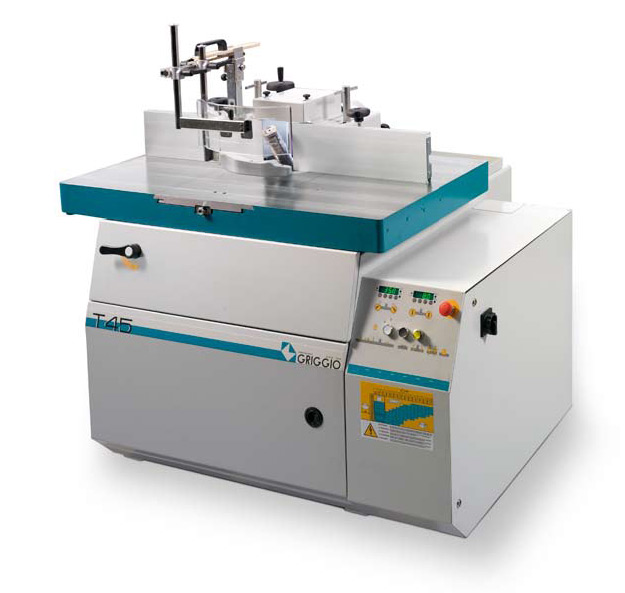

Griggio T45, с наклонным шпинделем +45° - 30° (Италия)

Версия для печати





Фрезерный станок с наклонным шпинделем – 30°+45°.
Стол с подвижным сектором вместо переставных колец.
Электронные визуализаторы подъема и наклона шпинделя.

Технические характеристики:

Размер рабочего стола, мм

1200х750

Шпиндель:



* Длина при диам. 30 – 35 мм, мм

140

* Длина при диам. 40 – 50 мм, мм

180

* Ход фиксированного шпинделя, мм

130

* Частота вращения, об/мин

3 000 – 4 500 – 6 000 – 8 000 – 10 000

Глубина шпиндельной чаши на раб. столе, мм

140

Самотормозящий мотор (10 сек.), л.с. (кВт)

7,5(5,5)

Вес нетто, кг

920

Уровень шума (нормы СЕ 848-1), дБ(А)

75,3

Стандартная (базовая) комплектация станка:

  • Регулируемая направляющая защиты шпинделя с цифровым визуализатором на выходе и смещением положения в зависимости от диаметра инструмента (макс диаметр инструмента 260 мм).
  • Реверс вращения шпинделя влево-вправо
  • Защитный щиток
  • Алюминиевые щечки для направляющей
  • 2 аспирационных отверстия диам. 120 мм
  • Моторизованные подъем и наклон шпинделя
  • Автоматический запуск звезда-треугольник
  • Шпиндель без паза
  • Электрический норматив EN (электроустановка по нормам СЕ)

ОПЦИИ:

0921522

T-ШИПОРЕЗНАЯ КАРЕТКА 2 ПОЛОЖЕНИЯ
С защитой для шипорезания

0921531

TPL - РАЗНИЦА ДЛЯ 2-х УДЛИНИТЕЛЕЙ СТОЛА

0921536

РАЗНИЦА ДЛЯ 1-го УДЛИНИТЕЛЯ СТОЛА

0921537

УСТРОЙСТВО ПРОТИВ ВОЗВРАТА ЗАГОТОВОК
Установлено на входе или выходе рабочего стола

0921611

ЗАМЕНЯЕМЫЙ ШПИНДЕЛЬ MK5
- диам.30-35 мм. полезная длина 140 мм.
- диам.40-50 мм. полезная длина 160 мм.

0921621

ДОПОЛНИТЕЛЬНЫЙ ШПИНДЕЛЬ MK5

0921623

ДОПОЛНИТЕЛЬНЫЙ ШПИНДЕЛЬ – ЦАНГА  ДЛЯ РАБОТЫ С КОНЦЕВЫМ ИНСТРУМЕНТОМ
(со цангами разм. 8-10-12-13 мм)

0921625

ДОПОЛНИТЕЛЬНАЯ ЦАНГА
(разм. от 4 до 20 мм)

0921628

ПАЗ 6 Х 75 ММ ДЛЯ ФИКСИРОВАННОГО ШПИНДЕЛЯ
(Полезная длина шпинделя диам.35-40-50 мм – 180 мм)

0921553

НАПРАВЛЯЮЩАЯ С ВИЗУАЛИЗАТОРОМ НА ВХОДЕ

0921556

СУППОРТ ДЛЯ ИСКЛЮЧЕНИЯ НАПРАВЛЯЮЩЕЙ ИЗ РАБОТЫ

0921570

РЕГУЛИРУЕМАЯ НАПРАВЛЯЮЩАЯ ‘AIGNER’

0921588

5 УПОРОВ (РЕВОЛЬВЕР) ДЛЯ КАРЕТКИ (Т-)
Для программирования глубины шипорезания

0921591

6 УПОРОВ (РЕВОЛЬВЕР) ДЛЯ НАПРАВЛЯЮЩЕЙ

0921601

ЗАЩИТНЫЙ ЩИТОК 'CE'

0921606

ЗАЩИТА ДЛЯ ШПИНДЕЛЯ 'CE'

0921581

3 УПОРА БЫСТРОГО ПОЗИЦИОНИРОВАНИЯ (T)

0921658

ИНВЕРТЕР ДЛЯ БЕССТУП. СМЕНЫ СКОРОСТИ ОТ 900 ДО 10000 ОБ/М

0921655

ИНВЕРТЕР ДЛЯ БЕССТУП. СМЕНЫ СКОРОСТИ ОТ 3000 ДО 10000 ОБ/М

0921711

РЕГУЛИРУЕМАЯ НАВЕСНАЯ ПАНЕЛЬ УПРАВЛЕНИЯ

0921685

DIGIT 3
3 ЭЛЕКТРОННЫЙ ПРОГРАММАТОР
Электронный программатор с системой touch screen 3,8’’ PLC SIEMENS со следующими характеристиками:
* электронный программатор подъема вала
* электронный программатор наклона вала
* возможность электронного программирования направляющей в зависимости от диам. инструмента
* возможность программирования до 100 рабочих программ
* установка вручную 2 скоростей с помощью кнопки быстрого программирования
* автоматическое отображение информации и аварийных сигналов
*отображение скорости вращения вала
*суппорт для исключения направляющей из работы.

0921687

DIGIT 4
ЭЛЕКТРОННЫЙ ПРОГРАММАТОР
Электронный программатор с системой touch screen 3,8’’ PLC SIEMENS со следующими характеристиками:
* электронный программатор подъема вала
* электронный программатор наклона вала
* возможность электронного программирования направляющей в зависимости от диам инструмента
*электронная регулировка стола с подвижным сектором
* возможность программирования до 100 рабочих программ
* установка в ручную 2 скоростей с помощью кнопки быстрого программирования

0921695

PROGRAM 3
ЭЛЕКТРОННЫЙ ПРОГРАММАТОР
* Электронный 3-осевой программатор SIEMENS “SIMATIC ТP170А”
с графическим дисплеем 5,7’’TOUCH SCREEN
* Автоматическое программирование положения направляющей
в зависимости от диаметра инструмента
* Автоматическое программирование подъема шпинделя
* Автоматическое программирование наклона шпинделя -30+45 град.
* Запоминание до 650 программ по 3-м осям
* Выполнение до 10 операций в одной программе
* установка в ручную 2 скоростей с помощью кнопки быстрого программирования
* Автоматическая визуализация аварийной и прочей информации
* Визуализация введенной скорости вращения шпинделя
* Перемещение узла на ходовом винте с рециркуляцией шариков
* Навесная регулируемая панель управления
* Суппорт для исключения направляющей из рабочей зоны

0921697

PROGRAM 4
ЭЛЕКТРОННЫЙ ПРОГРАММАТОР
* Электронный 4-осевой программатор SIEMENS “SIMATIC ТP177А”
с графическим дисплеем 5,7’’TOUCH SCREEN"
* Автоматическое программирование положения направляющей в зависимости от диаметра инструмента
* Автоматическое программирование подъема шпинделя
* Автоматическое программирование наклона шпинделя -30+45
* автоматичское программирование положения регулируемого сектора
* установка вручную 2 скоростей с помощью кнопки быстрого программирования
* Запоминание до 650 программ по 4-м осям
* Автоматическая визуализация аварийной и прочей информации
* Визуализация скорости вращения шпинделя
* Перемещение шпинделя по винтовой шарико-подшипниковой паре
* Навесная панель управления
* Суппорт для исключения направляющей из рабочей зоны

0921820

МОТОРИЗИРОВАННЫЙ ПОДЪЕМ СУППОРТА ПОДАЧИ
Для навесной панели

0921631

УСТРОЙСТВО ДЛЯ ОТРЕЗАНИЯ ШТАПИКА (T-TPL)
Обязательные опции:

  • 1 удлинитель стола (для Т)
  • Суппорт для исключения узла отрезания штапика (для Т)
  • Диаметр пилы 200 мм
  • Диаметр вала 30 мм
  • Частота вращения 6000об/мин
  • Мощность мотора 3 л.с. (2,2 кВт)
  • Вертикальная пневматическая регулировка
  • Горизонтальная регулировка с помощью маховика

0921585

СУППОРТ ДЛЯ ИСКЛЮЧЕНИЯ УЗЛА ОТРЕЗАНИЯ ШТАПИКА И НАПРАВЛЯЮЩЕЙ ИЗ РАБОТЫ

0921790

GM 4/34 АВТОПОДАТЧИК
3 ролика - 4 скорости

0921791

GM 4/44 АВТОПОДАТЧИК
4 ролика - 4 скорости

0921792

GA 4/38 АВТОПОДАТЧИК
3 ролика - 8 скоростей

0921794

GA 8/48 АВТОПОДАТЧИК
4 ролика - 8 скоростей

0921795

GA 8/68 АВТОПОДАТЧИК
6 ролика - 8 скоростей

0921796

GV 3 АВТОПОДАТЧИК
3 ролика - вариатор скорости

0921798

GV 4 АВТОПОДАТЧИК
4 ролика - вариатор скорости

0921800

GM 4/34 АВТОПОДАТЧИК ДЛЯ НАВЕСНОЙ ПАНЕЛИ
приспособленный для крепления к суппорту панели управления
3 ролика - 8 скоростей

0921801

GM 4/44 АВТОПОДАТЧИК ДЛЯ НАВЕСНОЙ ПАНЕЛИ
приспособленный для крепления к суппорту панели управления
4 ролика - 4 скорости

0921802

GA 4/38 АВТОПОДАТЧИК ДЛЯ НАВЕСНОЙ ПАНЕЛИ
приспособленный для крепления к суппорту панели управления
3 ролика - 8 скоростей

0921804

GA 8/48 АВТОПОДАТЧИК ДЛЯ НАВЕСНОЙ ПАНЕЛИ
приспособленный для крепления к суппорту панели управления
4 ролика - 8 скоростей

0921805

GA 8/68 АВТОПОДАТЧИК ДЛЯ НАВЕСНОЙ ПАНЕЛИ
приспособленный для крепления к суппорту панели управления
6 ролика - 8 скоростей

0921806

GV 3 АВТОПОДАТЧИК ДЛЯ НАВЕСНОЙ ПАНЕЛИ
приспособленный для крепления к суппорту панели управления
3 ролика - вариатор скорост

0921808

GV 4 АВТОПОДАТЧИК ДЛЯ НАВЕСНОЙ ПАНЕЛИ
приспособленный для крепления к суппорту панели управления
4 ролика - вариатор скорости

0921751

ДВИГАТЕЛЬ 10 Л.С. (7,5 КВТ) 50 ГЦ

0921761

ДВИГАТЕЛЬ 12 Л.С. (9 КВТ) 60 ГЦ

0921765

УПАКОВКА В ПОЛИЭТИЛЕН НА ПОДДОНЕ, ОДИН НА ДРУГОЙ

0921771

УПАКОВКА В ДЕРЕВЯНЫЙ ЯЩИК

0921775

УПАКОВКА В ЯЩИК TPL
