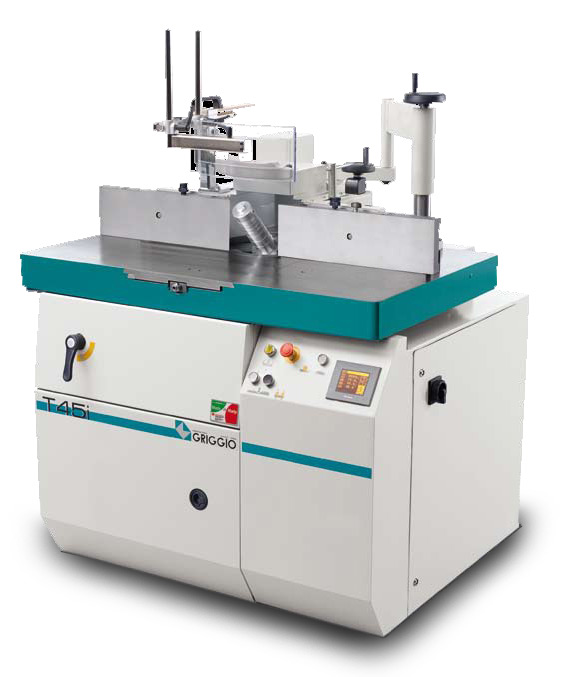

Griggio T45 I, с наклонным шпинделем +45° - 45° (Италия)

Версия для печати





Технические характеристики:



Размер рабочего стола, мм

1100х750

Шпиндель:



* Угол наклона, град

-45/+45

* Длина при диам. 30 – 35 мм, мм

140

* Длина при диам. 40 – 50 мм, мм

180

* Ход шпинделя, мм

100

* Частота вращения, об/мин

1 500 - 3 000 – 4 500 – 6 000 – 8 000 – 10 000

Глубина шпиндельной чаши на раб.столе, мм

60

Макс.диаметр режущего инструмента, мм

300

Двигатель, л.с. (кВт) 50 Гц

5,5(4)

Вес нетто, кг

590

Стандартная (базовая) комплектация станка:

  • Регулируемая направляющая (макс. диам. фрезы - 260 мм)
  • 1-ая скорость 1500 об/мин для шлифования
  • Переключатель вращения шпинделя (реверс)
  • Защитный щиток
  • Механический визуализатор вертикального положения шпинделя
  • Гравитационный индикатор наклона
  • 2 аспирационных отверстия диам. 120 мм
  • Шпиндель без паза
  • Грибовидная аварийная кнопка быстрого останова+ Теплозащита мотора

Нужный диаметр шпинделя, необходимо указать при заказе.

ОПЦИИ:

0965001

НОРМАТИВ E
(обязательный для монтажа эл. опций)

0965006

НОРМАТИВ EN
- электрический мотор с тормозом
- визуализатор скорости
- электрическое обеспечениедля автоподатчика

0965030

TR – РАЗНИЦА ДЛЯ ШИПОРЕЗНОЙ КАРЕТКИ
с защитой для шипорезания

0914528

TЕ – РАЗНИЦА ДЛЯ ШИПОРЕЗНОЙ КАРЕТКИ НА СТОЛЕ
(шипорезная каретка монтируется на передней части стола)

0965040

TPL – РАЗНИЦА ДЛЯ 2-Х УДЛИНИТЕЛЕЙ СТОЛА
Рекомендуется устанавливать электрический подъем шпинделя

0965045

PL - РАЗНИЦА ДЛЯ 1-ГО УДЛИНИТЕЛЯ СТОЛА
Рекомендуется устанавливать электрический подъем шпинделя

0965047

ЗАЩИТА ОТ ВОЗВРАТА ЗАГОТОВКИ
установлена на входе или выходе рабочего стола

0965155

ЭЛЕКТРИЧЕСКИЙ ПОДЪЕМ ШПИНДЕЛЯ
С электронными индикаторами подъема и наклона.
Требуется Норматив ''E''

0965158

ЭЛЕКТРИЧЕСКИЕ ПОДЪЕМ И НАКЛОН ЩПИНДЕЛЯ
С электронными индикаторами подъема и наклона.
Требуется Норматив ''E''

0965050

ЗАМЕНЯЕМЫЙ ШПИНДЕЛЬ МК5
- диам. 30-35 мм полезная высота 140 мм
- диам.40-50 мм полезная высота 160 мм

0965055

ДОПОЛНИТЕЛЬНЫЙ ШПИНДЕЛЬ МК5

0965060

ДОПОЛНИТЕЛЬНЫЙ ШПИНДЕЛЬ – ЦАНГА  ДЛЯ РАБОТЫ С КОНЦЕВЫМ ИНСТРУМЕНТОМ
(со цангами разм. 8-10-12-13 мм)

0965065

ДОПОЛНИТЕЛЬНАЯ ЦАНГА
(диам. от 4 до 20 мм)

0965070

ПАЗ 6 Х 75 ММ ДЛЯ ФИКСИРОВАННОГО ШПИНДЕЛЯ

0965095

ЗАЩИТНЫЙ ЩИТОК "СЕ"

0965100

ЗАЩИТА ШПИНДЕЛЯ "СЕ"

0965110

ЗАЩИТНЫЙ КОЛПАК ДЛЯ ШИПОРЕЗАНИЯ (TЕ)

0965081

НАПРАВЛЯЮЩАЯ С ВИЗУАЛИЗАТОРОМ НА ВЫХОДЕ
Регулируемая защитная направляющая с механическим счетчиком
и смещением положения в зависимости от диаметра инструмента

0965082

НАПРАВЛЯЮЩАЯ С ВИЗУАЛИЗАТОРОМ НА ВХОДЕ
Обязательная опция - направляющая с визуализатором на выходе

0965083

5 УПОРОВ (РЕВОЛЬВЕР) ДЛЯ КАРЕТКИ (TR)
для программирования глубины шипорезания

0965085

6 УПОРОВ (РЕВОЛЬВЕР) ДЛЯ НАПРАВЛЯЮЩЕЙ
Обязательная опция - направляющая с визуализатором на выходе

0965123

ПОДВИЖНОЙ СЕКТОР ПЕРЕД ШПИНДЕЛЕМ ВМЕСТО КОЛЕЦ

0965090

СУППОРТ ДЛЯ ИСКЛЮЧЕНИЯ НАПРАВЛЯЮЩЕЙ ИЗ РАБОТЫ

0965115

АЛЮМИНИЕВЫЕ ЩЕЧКИ ДЛЯ НАПРАВЛЯЮЩЕЙ

0965120

РЕГУЛИРУЕМАЯ НАПРАВЛЯЮЩАЯ ‘AIGNER’

0965162

DIGIT 3
ЭЛЕКТРОННЫЙ ПРОГРАММАТОР
ОБЯЗАТЕЛЬНАЯ ОПЦИЯ - НОРМАТИВ "EN"
Электронный программатор с системой touch screen 3,8’’ PLC SIEMENS со следующими характеристиками:
* электронный программатор подъема вала
* электронный программатор наклона вала
* возможность электронного программирования в зависимости от диам инструмента
* возможность программирования до 100 рабочих программ
* установка в ручную 2 скоростей с помощью кнопки быстрого программирования
* автоматическое отображение информации и аварийных сигналов
*отображение скорости вращения вала
* стол с подвижным сектором
*алюминиевые площадки для направляющей
*суппорт для исключения направляющей из работы.

0965150

РЕГУЛИРУЕМАЯ НАВЕСНАЯ ПАНЕЛЬ УПРАВЛЕНИЯ
(с автоматическим запуском звезда-треугольник)
ОБЯЗАТЕЛЬНАЯ ОПЦИЯ - НОРМАТИВ "EN"

0965148

ЧАСТОТНЫЙ РЕГУЛЯТОР СКОРОСТИ (ИНВЕРТОР)
От 3000 до 9000 об./мин.
ОБЯЗАТЕЛЬНАЯ ОПЦИЯ - НОРМАТИВ "EN"

0965160

АВТОМАТИЧЕСКИЙ ЗАПУСК ЗВЕЗДА-ТРЕУГОЛЬНИК
ОБЯЗАТЕЛЬНАЯ ОПЦИЯ - НОРМАТИВ "EN"

0965165

ЭЛЕКТРООБЕСПЕЧЕНИЕ ДЛЯ АВТОПОДАТЧИКА

0965170

GM 4/34 АВТОПОДАТЧИК
3 ролика - 4 скорости

0965171

GM 4/44 АВТОПОДАТЧИК
4 ролика - 4 скорости

0965172

GA 4/38 АВТОПОДАТЧИК
3 ролика - 8 скоростей

0965174

GA 8/48 АВТОПОДАТЧИК
4 ролика - 8 скоростей

0965175

GA 8/68 АВТОПОДАТЧИК
6 роликов - 8 скоростей

0965176

GV 3 АВТОПОДАТЧИК
3 ролика - вариатор скорости

0965178

GV 4 АВТОПОДАТЧИК
4 ролика - вариатор скорости

0965220

GM 4/34 АВТОПОДАТЧИК ДЛЯ НАВЕСНОЙ ПАНЕЛИ
Приспособленный для крепления к суппорту панели управления
3 ролика - 4 скоростей

0965221

GM 4/44 АВТОПОДАТЧИК ДЛЯ НАВЕСНОЙ ПАНЕЛИ
Приспособленный для крепления к суппорту панели управления
4 ролика - 4 скорости

0965222

GА 4/38 АВТОПОДАТЧИК ДЛЯ НАВЕСНОЙ ПАНЕЛИ
Приспособленный для крепления к суппорту панели управления
3 ролика - 8 скоростей

0965224

GА 4/38 АВТОПОДАТЧИК ДЛЯ НАВЕСНОЙ ПАНЕЛИ
Приспособленный для крепления к суппорту панели управления
4 ролика - 8 скоростей

0965225

GА 8/68 АВТОПОДАТЧИК ДЛЯ НАВЕСНОЙ ПАНЕЛИ
Приспособленный для крепления к суппорту панели управления
6 роликов - 8 скоростей

0965226

GV 3 АВТОПОДАТЧИК ДЛЯ НАВЕСНОЙ ПАНЕЛИ
Приспособленный для крепления к суппорту панели управления
3 ролика – вариатор скорости

0965228

GV 4 АВТОПОДАТЧИК ДЛЯ НАВЕСНОЙ ПАНЕЛИ
Приспособленный для крепления к суппорту панели управления
4 ролика – вариатор скорости

0965340

МОТОРИЗИРОВАННЫЙ ПОДЪЕМ СУППОРТА АВТОПОДАТЧИКА
Для навесной панели.

0965180

ВТОРОЙ СУППОРТ ДЛЯ АВТОПОДАТЧИКА
(рекомендуется для GА 8/68)

0965185

ДВИГАТЕЛЬ 5,5 КВТ (7,5 ЛС) 50 ГЦ

0965190

ДВИГАТЕЛЬ 6,6 КВТ (9 ЛС)  60 ГЦ

0965200

ДВИГАТЕЛЬ 10 Л.С. (7,5 КВТ) 50 ГЦ

0965205

ДВИГАТЕЛЬ 12 Л.С. (9 КВТ) 60 ГЦ

0965195

УПАКОВКА В ЯЩИК

0965198

УПАКОВКА В ЯЩИК TPL
