 Деревообрабатывающие станки



Каталог/Деревообрабатывающие станки/Фрезерные станки/

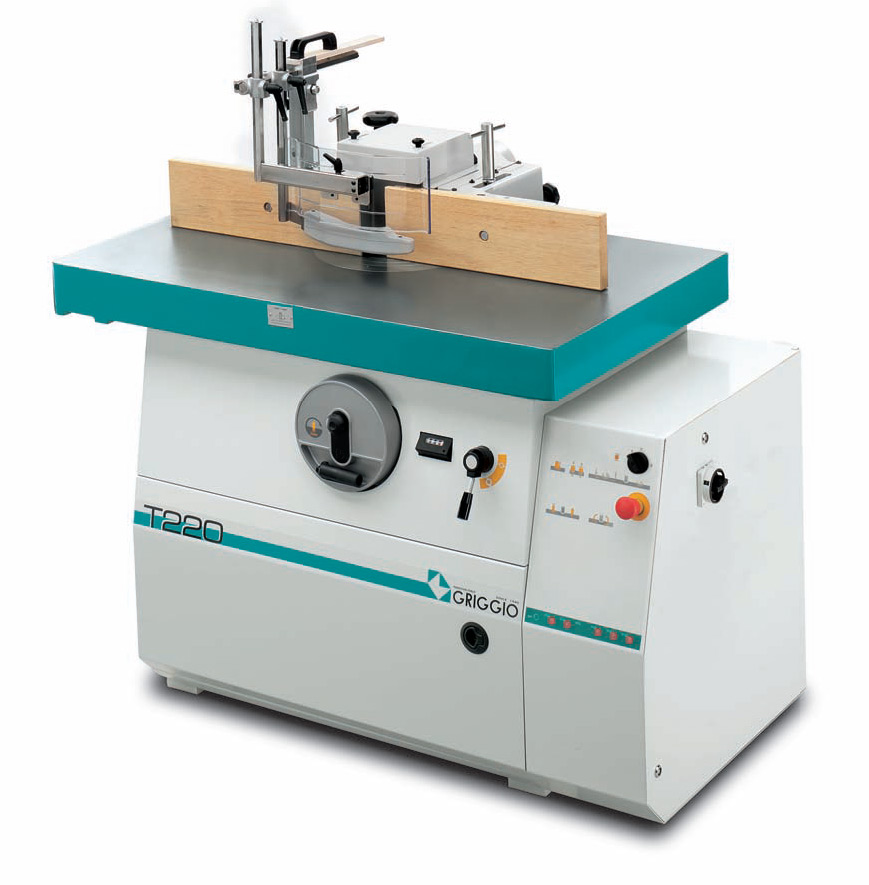

Griggio T220 (Италия)

Версия для печати





Технические характеристики:

Размер рабочего стола, мм

1 200 × 730

Шпиндель:



* Длина при диам. 30 – 35 мм, мм

140

* Длина при диам. 40 – 50 мм, мм

180

* Ход, мм

210

* Частота вращения, об/мин

3 000 -4 500 – 6 000 – 8 000 – 10 000

Глубина шпиндельной чаши на раб. столе, мм

90

Макс.диаметр режущего инструмента, мм

320

Мощность двигателя, л.с. (кВт)

7,5(5,5)

Вес нетто, кг

590

Уровень шума (нормы СЕ 848-1), дБ(А)

75,3

Стандартная (базовая) комплектация станка:

  • Регулируемая направляющая для профилирования (макс диаметр инструмента 260 мм)
  • Переключатель вращения шпинделя - реверс
  • Защитный щиток
  • Шпиндель без паза
  • Теплозащита
  • Грибовидная аварийная кнопка быстрого останова

Нужный диаметр шпинделя, необходимо указать при заказе.

ОПЦИИ:

0914506

НОРМАТИВ E (Т 220)
(обязательный для монтажа эл. опций)

0914507

НОРМАТИВ EN – ЭЛ.СИСТЕМА СЕ
норматив состоит:
- электрический мотор с тормозом
- визуализатор скорости
- электрообеспечение автоподатчика

0914521

ТС – РАЗНИЦА ДЛЯ КАРЕТКИ (Т 220)

0914524

T - РАЗНИЦА ДЛЯ ШИПОРЕЗНОЙ КАРЕТКИ 2 ПОЛОЖЕНИЯ
c защитой для шипорезания

0914525

TR – РАЗНИЦА ДЛЯ ШИПОРЕЗНОЙ КАРЕТКИ
с защитой для шипорезания

0914528

TPL – РАЗНИЦА ДЛЯ 2-Х УДЛИНИТЕЛЕЙ СТОЛА

0914529

PL - РАЗНИЦА ДЛЯ 1-ГО УДЛИНИТЕЛЯ СТОЛА

0914530

ЗАЩИТА ОТ ВОЗВРАТА ЗАГОТОВКИ
Установлена на входе или выходе рабочего стола.

0914531

ЗАМЕНЯЕМЫЙ ШПИНДЕЛЬ МК5 (Т 220)
- диам. 30-35 мм полезная высота 140 мм
- диам.40-50 мм полезная высота 160 мм

0914536

ДОПОЛНИТЕЛЬНЫЙ ШПИНДЕЛЬ МК5 (Т 220)

0914541

ДОПОЛНИТЕЛЬНЫЙ ШПИНДЕЛЬ – ЦАНГА СО СВЕРЛОМ
(с цангами разм. 8-10-12-13 мм)для Т 220

0914546

ДОПОЛНИТЕЛЬНАЯ ЦАНГА (Т 220) (диам. от 4 до 20 мм)

0914584

НАПРАВЛЯЮЩАЯ С ВИЗУАЛИЗАТОРОМ НА ВЫХОДЕ (Т220)
Регулируемая защитная щечка на выходе с мех. счетчиком и
смещением положения в зависимости от диаметра инструмента

0914586

НАПРАВЛЯЮЩАЯ С ВИЗУАЛИЗАТОРОМ НА ВХОДЕ
(Обязательно заказывать и «направляющая с визуализатором на выходе»)

0914547

ПАЗ 6 Х 75 ММ ДЛЯ ФИКСИРОВАННОГО ШПИНДЕЛЯ (Т 220)
(Полезная длина шпинделя диам.35 мм – 140 мм,диам.40-50 мм – 180 мм)

0914590

СУППОРТ ДЛЯ ИСКЛЮЧЕНИЯ НАПРАВЛЯЮЩЕЙ ИЗ РАБОТЫ

0914591

АЛЮМИНИЕВЫЕ ЩЕЧКИ ДЛЯ НАПРАВЛЯЮЩЕЙ (Т 220)

0914593

РЕГУЛИРУЕМАЯ НАПРАВЛЯЮЩАЯ ‘AIGNER’

0914573

5 УПОРОВ (РЕВОЛЬВЕР) ДЛЯ КАРЕТКИ (Т- TR)
для программирования глубины шипорезания

0914571

6 УПОРОВ (РЕВОЛЬВЕР) ДЛЯ НАПРАВЛЯЮЩЕЙ
(обязательно заказывать и «направляющая с визуализатором на выходе»)

0914596

ЗАЩИТНЫЙ ЩИТОК "СЕ"

0914601

ЗАЩИТА ШПИНДЕЛЯ "CE"

0914556

ЗАЩИТНЫЙ КОЛПАК ДЛЯ ШИПОРЕЗАНИЯ (ТС)

0914606

ЗАДНИЙ ЭКСГАУСТЕРНЫЕ ПАТРУБКИ Д.120 ММ

0914610

ПОДВИЖНОЙ СЕКТОР ПЕРЕД ШПИНДЕЛЕМ ВМЕСТО КОЛЕЦ

0914548

ШИПОРЕЗНАЯ ПРИСТАВКА (ТС)

0914648

МЕХИНИЧЕСКИЙ СЧЕТЧИК ДЛЯ ВЕРТИКИКАЛЬНОГО ДВИЖЕНИЯ ШПИНДЕЛЯ (Т 220)

0914610

ПОДВИЖНОЙ СЕКТОР ПЕРЕД ШПИНДЕЛЕМ ВМЕСТО КОЛЕЦ

0914548

ШИПОРЕЗНАЯ ПРИСТАВКА (ТС)

0914581

3 УПОРА ДЛЯ БЫСТРОГО ПОЗИЦИОНИРОВАНИЯ (Т)
для направляющей шипорезной каретки

0914630

ИНВЕРТЕР ДЛЯ БЕССТУП. СМЕНЫ СКОРОСТИ ОТ 900 ДО 10000 ОБ/М.
(макс. 10 л.с.) Для Т 220 обязательна эл.-маг. защита с тормозом

0914628

ИНВЕРТЕР ДЛЯ БЕССТУП. СМЕНЫ СКОРОСТИ ОТ 3000 ДО 10000 ОБ/М
( макс.10 л.с. маск.) для Т 220 обязательна эл.- маг. защита с тормозом

0914641

РЕГУЛИРУЕМАЯ НАВЕСНАЯ ПАНЕЛЬ УПРАВЛЕНИЯ
Укомплектована автоматическим запуском звезда-треугольник

0914636

МОТОРИЗИРОВАННЫЙ ПОДЪЕМ ШПИНДЕЛЯ (УПРАВЛЕНИЕ КНОПКОЙ)
С электронным счетчиком
Требуется норматив "E" для Т 220

0914643

DIGIT 1 ЭЛЕКТРОННЫЙ ПРОГРАММАТОР
НОРМАТИВ EN ЯВЛЯЕТСЯ ОБЯЗАТЕЛЬНЫМ ДЛЯ Т220.
Электронный программатор с системой touch-screen 3,8’’ PLC SIEMENS, со следующими характеристиками:
* электронный программатор подъема вала
* возможность программирования до 100 рабочих программ
* автоматическое отображение информации и аварийных сигналов
*отображение скорости вращения вала
*направляющая с визуализатором на выходе
*алюминиевые щечки для направляющей

0914645

DIGIT 2 ЭЛЕКТРОННЫЙ ПРОГРАММАТОР
НОРМАТИВ EN ЯВЛЯЕТСЯ ОБЯЗАТЕЛЬНЫМ ДЛЯ Т220.
Электронный программатор с системой touch screen 3,8’’ PLC SIEMENS, со следующими характеристиками:
* электронный программатор подъема вала
* возможность электронного программирования в зависимости от диаметра инструмента
* возможность программирования до 100 рабочих программ
* установка вручную 2 скоростей с помощью кнопки быстрого программирования
* автоматическое отображение информации и аварийных сигналов
*отображение скорости вращения вала
*алюминиевые щечки для направляющей
*суппорт для исключения направляющей из работы

0914653

PROGRAM 2
2-ОСЕВОЙ ЭЛЕКТРОННЫЙ ПРОГРАММАТОР НАПРАВЛЯЮЩЕЙ И ВЕРТИКАЛЬНОГО ПОЛОЖЕНИЯ ШПИНДЕЛЯ
НОРМАТИВ EN ЯВЛЯЕТСЯ ОБЯЗАТЕЛЬНЫМ ДЛЯ Т220.
* Электронный 2-осевой программатор SIEMENS SIMATIC ТР 170А,графический дисплей TOUCH SCREEN 5,7’’
* Автоматическое программирование положения направляющей
* Автоматическое программирование подъема шпинделя
* Запоминание до 650 программ по 2-м осям
* Визуализация в реальном времени оперативного состояния системы
* установка вручную 2 скоростей с помощью кнопки быстрого программирования
* автоматическое отображение информации и аварийных сигналов
* Визуализация введенной скорости
* Перемещение узла на ходовом винте с рециркуляцией шариков
* Автоматический запуск звезда – треугольник
* Алюминиевые щечки для направляющей
* Навесная регулируемая панель управления
* Суппорт для исключения направляющей из рабочей зоны

0914655

АВТОМАТИЧЕСКИЙ ЗАПУСК ЗВЕЗДА-ТРЕУГОЛЬНИК
Норматив EN является обязательным для Т220

0914656

ЭЛЕКТРООБЕСПЕЧЕНИЕ ПОДАЮЩЕГО УСТРОЙСТВА

0914770

ЭЛЕКТРИЧЕСКИЙ ПОДЪЕМ СУППОРТА ПОДАЮЩЕГО УСТРОЙСТВА ДЛЯ НАВЕСНОЙ ПАНЕЛИ

0914660

УСТРОЙСТВО ДЛЯ ОТРЕЗАНИЯ ШТАПИКА (T-TR-TPL)
Обязательные опции:
* Направляющая со счетчиком на выходе (Т220)
* 1 удлинение стола для исполнения Т-TR
* суппорт для исключения узла отрезаний штапика и направляющей (для T-TR)
Характеристики:
- Диаметр пилы 200 мм
- Диаметр вала 30 мм
- Частота вращения 6000об/мин
- Мощность мотора 3 л.с. (2,2 кВт)
- Вертикальная пневматическая регулировка
- Горизонтальная регулирова с помощью маховика
- Алюминевые щечки на направляющей

0914589

ДЛЯ ИСКЛЮЧЕНИЯ УЗЛА ОТРЕЗ. ШТАПИКА И НАПРАЯЛЮЩЕЙ

0914720

GM 4/34 АВТОПОДАТЧИК
3 ролика - 4 скорости

0914721

GM 4/44 АВТОПОДАТЧИК
4 ролика - 4 скорости

0914722

GA 4/38 АВТОПОДАТЧИК
3 ролика - 8 скоростей

0914724

GA 8/48 АВТОПОДАТЧИК
4 ролика - 8 скоростей

0914726

GA 8/68 АВТОПОДАТЧИК
6 ролика - 8 скоростей

0914728

GV 3 АВТОПОДАТЧИК
3 ролика - вариатор скорости

0914730

GV 4 АВТОПОДАТЧИК
4 ролика - вариатор скорости

0914740

4/34 АВТОПОДАТЧИК ДЛЯ НАВЕСНОЙ ПАНЕЛИ
3 ролика - 4 скорости
приспособленный для крепления к суппорту панели управления

0914741

GM 4/44 АВТОПОДАТЧИК ДЛЯ НАВЕСНОЙ ПАНЕЛИ
4 ролика - 4 скорости
приспособленный для крепления к суппорту панели управления

0914742

GA 4/38 АВТОПОДАТЧИК ДЛЯ НАВЕСНОЙ ПАНЕЛИ
3 ролика - 8 скоростей
приспособленный для крепления к суппорту панели управления

0914744

GA 8/48 АВТОПОДАТЧИК ДЛЯ НАВЕСНОЙ ПАНЕЛИ
4 ролика - 8 скоростей
приспособленный для крепления к суппорту панели управления

0914746

GA 8/68 АВТОПОДАТЧИК ДЛЯ НАВЕСНОЙ ПАНЕЛИ
6 ролика - 8 скоростей
приспособленный для крепления к суппорту панели управления

0914748

GV 3 АВТОПОДАТЧИК ДЛЯ НАВЕСНОЙ ПАНЕЛИ
3 ролика - вариатор скорости
приспособленный для крепления к суппорту панели управления

0914750

GV 4 АВТОПОДАТЧИК ДЛЯ НАВЕСНОЙ ПАНЕЛИ
4 ролика - вариатор скорости
приспособленный для крепления к суппорту панели управления

0914732

ВТОРОЙ СУППОРТ ДЛЯ АВТОПОДАТЧИКА
(РЕКОМЕНДУЕТСЯ ДЛЯ GA 8/68)

0914681

ДВИГАТЕЛЬ 7,5 КВТ (10 ЛС) 50 ГЦ

0914686

ДВИГАТЕЛЬ 9 КВТ 60 ГЦ (12 ЛС)

0914688

ДВИГАТЕЛЬ 11 КВТ (15 Л.С.) 50 ГЦ

0914690

УПАКОВКА В ПЛЕНКУ
(только базовая комплектация)

0914701

УПАКОВКА В ЯЩИК

0914705

УПАКОВКА В ЯЩИК TPL
