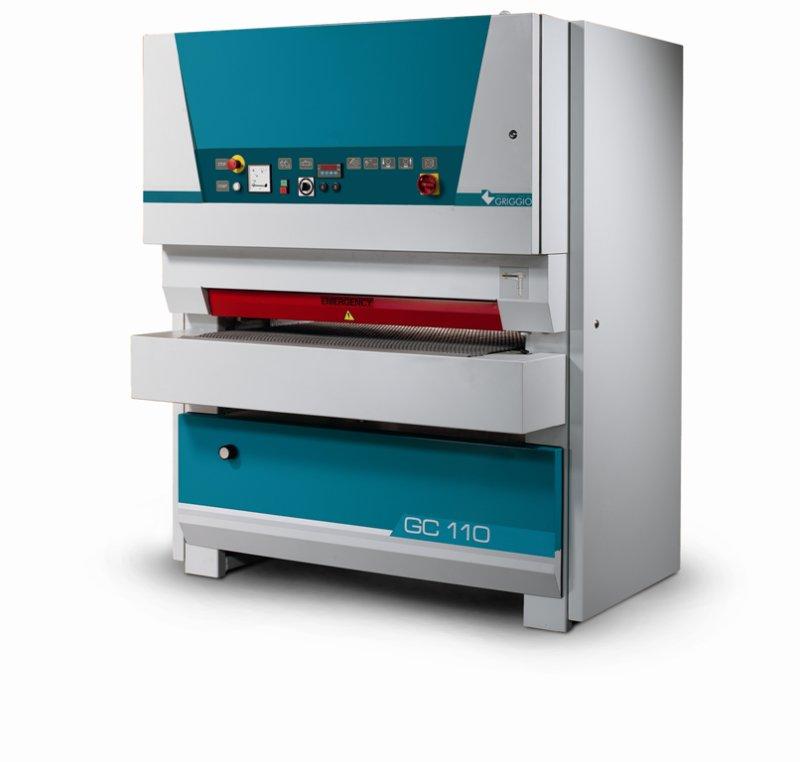

| Технические характеристики: |
Полезная рабочая ширина |
1100 мм |
Полезная рабочая высота |
160 мм |
Мин. рабочая высота 3 мм |
|
Размеры шлифовальной ленты |
1 100x1 900 мм |
Скорость шлифовальной ленты |
18 м/сек |
Мощность главного мотора |
15 л.с. (11 кВт) |
Мощность мотора подъема стола |
0,35 л.с. |
Мощность моторедуктора подачи |
0,4/0,7 л.с. |
Скорость подачи заготовки |
4,5/9 м/мин |
Рабочее давление |
6 бар |
Общий расход сжатого воздуха |
20-30 Нл/мин |
Диам. вытяжного колпака |
120 мм |
Диам. прижимных роликов |
45 мм |
Вес GC 110/1 RT |
920 кг |
Вес GC 110/2 RR |
980 кг |
Вес GC 110/2 RRT |
990 кг |
Стандартная (базовая) комплектация станка:
- Моторизированный подъем стола на 4 винтах
- Подпружиненные обрезиненные прижимные ролики
- Ограничивающая планка на входе заготовки
- Автоматическое позиционирование стола
- 2 ролика на подающем столе
- 2 ролика на выходе
- Электронный визуализатор размеров
- 2 скорости подающего транспортера
- Концевой выключатель, который останавливает станок, если рвется лента
- Электропневматическая осцилляция ленты
- Система торможения ленты с феродо
- Автоматический запуск звезда-треугольник
- Амперметр
- СЕ норматив
GC 110/1-120 RT:
1лента + жесткий утюжок
RT - Комбинированный узел: калибрующий ролик + жесткий утюжок.
Для панелей из массива
Технические характеристики: |
Диаметр калибровочного вала(обрезиненного, с винтовым пазом) |
120 мм |
Твердость вала |
90 шор |
Мин. рабочая длина |
350 мм |
Жесткий утюжок |
50 мм |
GC 110/2-120 RR:
2ленты
R – 1-ый калибрующий узел
R – 2-ой шлифующий узел
Калибровка панелей из массива
Калибровка и шлифовка панелей из массива
Шлифование шпоновых поверхностей
Технические характеристики: |
Диаметр 1-го и 2-го вала (обрезиненные, с винтовым пазом) |
120 мм |
Твердость 1-го калибровочного вала |
90 шор |
Твердость 2-го шлифовального вала |
45 шор |
Мин. рабочая длина |
200 мм |
GC 110/2-120 RRТ:
2 ленты + жесткий утюжок
R – 1-ый калибрующий узел
R – 2-ой шлифующий узел с валом и жестким утюжком
Калибровка панелей из массива
Калибровка и шлифовка панелей из массива
Шлифование шпоновых поверхностей
Технические характеристики: |
Диаметр 1-го и 2-го вала (обрезиненные, с винтовым пазом) |
120 мм |
Твердость 1-го калибровочного вала |
90 шор |
Твердость 2-го шлифовального вала |
45 шор |
Мин. рабочая длина |
350 мм |
Жесткий утюжок |
50 мм |
GC 110/1-180 RT:
1 лента + жесткий утюжок
RT - Комбинированный узел: калибрующий ролик + жесткий утюжок.
Для панелей из массива
Технические характеристики: |
Диаметр калибровочного вала(обрезиненного, с винтовым пазом) |
180 мм |
Твердость вала |
90 шор |
Твердость вала |
45 шор |
Мин. рабочая длина |
350 мм |
Жесткий утюжок |
50 мм |
GC 110/2-180 RR:
2 ленты
R – 1-ый калибрующий узел
R – 2-ой шлифующий узел
Калибровка панелей из массива
Калибровка и шлифовка панелей из массива
Шлифование шпоновых поверхностей
Технические характеристики: |
Диаметр 1-го и 2-го вала (обрезиненные, с винтовым пазом) |
180 мм |
Твердость 1-го калибровочного вала |
90 шор |
Твердость 2-го шлифовального вала |
45 шор |
Мин. рабочая длина |
200 мм |
GC 110/2-180 RRТ:
2 ленты + жесткий утюжок
R – 1-ый калибрующий узел
RT – 2-ой шлифующий узел с валом и жестким утюжком
Калибровка панелей из массива
Калибровка и шлифовка панелей из массива
Шлифование шпоновых поверхностей
Технические характеристики: |
Диаметр калибровочного вала(обрезиненного, с винтовым пазом) |
180 мм |
Твердость вала |
90 шор |
Твердость вала |
45 шор |
Мин. рабочая длина |
350 мм |
Жесткий утюжок |
50 мм |
