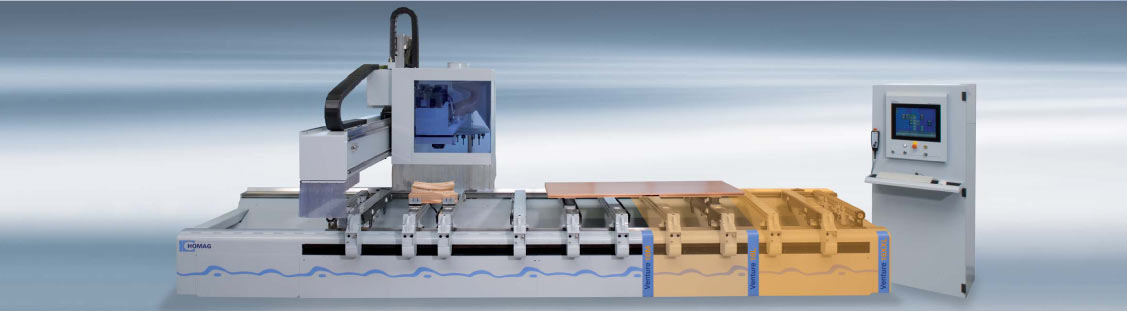

Параметры заготовок
BAZ 211/30/K |
для всех агрегатов, максимум |
при фрезеровании инструментом диаметром 25 мм |
Длина заготовки |
При одиночной обработке |
При 3-х; 4-х осевой обработке |
3050 мм |
3225 мм |
При работе в маятниковом режиме |
При 3-х; 4-х осевой обработке |
900 мм |
1075 мм |
Ширина заготовки |
При установке по упорам передним |
1150 мм |
1220* мм |
При установке по упорам задним |
1400 мм |
1550(1475)** мм |
Толщина заготовки |
Включая специальные зажимные средства |
300 мм |
Для трёхмерного фрезерования |
На стандартных зажимных средствах |
60 мм |
Для всех видов агрегатов |
Минимальные размеры заготовок зависят от зажимных устройств, формы и типа поверхности |
* при толщине заготовки макс 40мм!
** при наклеивании кромки!
База станка:
Станина станка в тяжелом стабильном исполнении из стальных рам с компактной системой линейных направляющих. Предварительно беззазорно напряженный привод с зубчатой рейкой и цифровыми серводвигателями переменного тока по осям X и Y
Максимальная скорость обработки составляет:
- 80м/мин по оси X и Y
- 30 м/мин по оси Z
Векторная скорость – 113 м/мин.
- агрегатные стойки рассчитаны на 2 отдельных Z-оси (Z1, Z2). Для быстрого попеременного применения сверлильной головки и главного шпинделя.
- путь перемещения оси Z - 800 мм, для применения большой длины инструмента и для заготовок большей высоты.
- ручная центральная смазка для всех приводов и линейных направляющих
- отдельный аспирационный колпак для шпинделя фрезы и сверлильный головки с центральными
- аспирационными патрубками для соединения на месте
- пневмоподключение R1/2 дюйма, 7 бар
- значения подключения для аспирации, пневматики, сжатого воздуха и электричества – в отдельном установочном плане
- соотношения пола должны соответствовать плану фундамента
Консольный стол К:
Зажимной стол с консолями и бесшланговой подачей вакуума для гибкого позиционирования любого количества вакуумных зажимов:
- консоли, включающие упор спереди – 6 шт.
- консоли, включающие упор сзади (фиксированный) – 4 шт.
- 4 гладкие шины для облегчения укладки заготовок
- длина консолей: 1340 мм
- упорные пальцы: 140 мм
- насаживаемые патроны: 2 шт. для заготовок со свесом облицовочного слоя
Боковые упоры:
слева (место 1) – 2 шт.
справа (место 2) – 0 шт.
справа (зеркальное место) - 2 шт.
Вакуумные зажимы (160x115x100 мм) – 12 шт.
Вакуумные зажимы (125x 75x100 мм) – 6 шт.
- пневматические подключения для зажимных элементов: по 2 на место обработки
- вакуумные подключения для шаблонов: по 2 на место обработки
- рабочая высота 950 мм от нижней кромки заготовки
- линейные направляющие для точного и крутильно-жесткого перемещения зажимных консолей
- настольная конструкция с большим пространством под консолями, обеспечивающим доступ со всех сторон, для удаления стружки и отходов
- упорные пальцы с контролем конечного положения во избежание столкновений во время обработки
- вакуумные зажимы 100 мм высотой для обработки нижней части заготовки
- запатентованное двойное уплотнение вакуумного зажима для постоянной передачи вакуума с консоли на вакуумные зажимы независимо от позиции или центровки вакуумных зажимов
- двойная укладка или маятниковая обработка для повышения производительности
- рабочее поле и позиция упорных пальцев согласно техническому листу данных
- заготовки с большими размерами должны зажиматься шаблонами или механическими зажимами для заготовок
- нулевая точка станка слева спереди
- заготовки укладываются вручную на переднюю сторону
Вакуумная система:
вакуумная система с водокольцевым насосом для бесшумной работы с незначительным износом: водокольцевой насос - 1 x 66 м3/ч соответствует вакуумному насосу с поворотной заслонкой 1 x 100 м3/ч.
- для обработки с повышенным расходом вакуума предлагается усиленная вакуумная система по согласованию с Homag.
Ось С. Стыковочный узел для агрегатов.
Для установки адаптерных агрегатов, включая пневматический стыковочный узел и плавный поворот в диапазоне 360 град.
Передача крутящего момента с опорой по 3 точкам
Редуктор: шестерня с косым зубом
Система управления POWER CONTROL РС 85:
- система управления POWER CONTROL с системой PLC с программируемыми запоминающими устройствами (IEC 61131)
- современная операционная система Windows XP (US), защита от вирусов
- индустриальный процессор 2 ГГц и 512 МБайт RAM
- встроенный жесткий диск
- 1 жёсткий диск в сменной рамке для хранения данных
- USB-вход
- плоский монитор (17 дюймов)
- клавиатура и мышь
- подключение по оптико-волоконным проводам, защищающих от электромагнитного излучения
- подключение к сети ETHERNET через дополнительную карту и сетевое программное обеспечение (опции)
- система бесперебойного энергоснабжения
Программное обеспечение:
- путевым управлением по всем осям
- функцией Look - Ahead для обеспечения оптимальных скоростей на переходах
- динамическое управление для точного ведения контура
- программный пакет РС85 с графическими программами обслуживания:
- WoodWOP для графического, интерактивного составления программ ЧПУ, вкл. постпроцессор
- банк графических данных по инструменту
- обслуживание процесса обработки
- графическое отображение мест закрепления заготовок
- извещения об ошибках в прямом тексте
- до 24 программ пронумерованные в алфавитном порядке
- система самодиагностики WoodScout (в качестве опции)
- Schuler MDE Basic для обмена данными станка с центром
- Wood Design для отдельного персонального компьютера:
- программное обеспечение с 3-мерной оболочкой для интерактивного конструирования корпусной мебели с выдачей в качестве результата программ WoodWOP с компонентами для отдельных операций обработки, которые осуществляются последовательно
- Дистанционная диагностика через модем.
- По истечении гарантийного срока услуги сервисного центра предоставляются по отдельному договору
Программирование по ЧПУ-чертежам:
- программирование и прогон 2 заготовок
- условие: подходящие для ЧПУ чертежи с размерами, инструмент и материал для тестирования
- заготовка должна обрабатываться за один зажим
- прогон прочих заготовок возможен дополнительно
Устройства защиты и безопасности:
- контроль безопасности в зоне обслуживания при помощи защитных матов на полу.
- четырёхстороннее защитное ограждение
- все станки для стран-участниц ЕС со знаком СЕ в соответствии с директивой ЕС по станкам 98/37/EG
- величина концентрации древесной пыли 2 мг/м3 при условие выполнения заказчиком указанных в плане норм.
Электрооборудование:
- свободностоящий электрический шкаф
- поворотный на 180 град пульт обслуживания, встроенный в электрический шкаф
- инсталляция согласно евронорм EN 60204
- Питающее напряжение 400 В, 50/60 Гц
- FI- защитный включатель только допустимый в сочетании с чувствительным ко всем токам выключателем. Если мощность прибора не достаточна, мы советуем использовать дополнительно прибор контролирующий изменение тока предписанные температуры воздуха рабочей зоны + -10 + 40 град С.
Пакет качества HOMAG:
- поставляются в закрытом исполнении, чтобы избежать повреждений кабеля
- линейные направляющие в направлении осей Х и Y поставляются с металлической защитной лентой (защита от грязи)
- TUV-сертификат по DIN EN ISO 9001:2000
Документация:
- документация на СD
- инструкция по эксплуатации в печатном виде
Рекомендуемое дополнительное оснащение:
№ |
Название |
Описание |
7011 |
Защитное ограждение боковой стенкой слева |
Опора с решеткой крепятся дюбелями к полу, высота 1800 мм. |
7013 |
Защитное ограждение задней стенкой В./30 + 40/. |
Опоры с решёткой крепятся дюбелями к полу, высота 1800 мм. |
7075 |
Усиленный вакуумный насос |
100/140 м3/ч вместо стандартного вакуумного насоса 66/100 м3/ч |
7437 |
Главный шпиндель 11 кВт |
Основной инструмент для сверления, фрезерования и пиления заготовки под любым углом.
Оснащение:
- устройство для крепления инструмента HSK F63 - DIN 69893.
- прецизионный зажим для высокопроизводительного инструмента
- асинхронный трехфазный двигатель с контролем силы тока и жидкостным охлаждением
- шпиндель с гибридным подшипником для обеспечения большой точности выполняемых операций и увеличения ресурса работы при большом количестве перенастроек.
- 11 кВт при переменной нагрузке
- 7,5 кВт при постоянной нагрузке
- система жидкостного охлаждения
- преобразователь частоты для электронной регулировки числа оборотов.
- число оборотов программируется бесступенчато в диапазоне 1000 - 24000 об/мин
- полная номинальная мощность от 10000 об/мин
- вес инструмента макс. 5 кг, вкл. крепление.
- длина инструмента макс. 200 мм от нижней кромки шпинделя двигателя.
- диаметр инструмента:
макс. 180 мм для фрезерного инструмента.
макс. 200 мм для применения пилы
- датчик вибрации для эксплуатационного надзора во время обработки: защищает шпиндель от повреждений из-за неправильного крепления и использования инструмента; в момент достижения критической отметки подается сигнал неисправности и двигатель останавливается.
- автоматическое снижение скорости подачи при снижении скорости вращения.
- без креплений инструмента и самих инструментов.
|
7451 |
Тарельчатый механизм смены инструмента,
12-ти позиционный d=135 |
- для инструментов и агрегатов с креплением HSK F63
- вес инструментов макс.6 кг, вкл. крепление для агрегатов макс. 10кг
- возможны следующие оснащения инструментами и агрегатами:
- 12 x диаметр макс. 135 мм или
- 6 x диаметр макс. 180 мм и
- 6 x диаметр макс. 85 мм
- макс. диаметр шлифовального инструмента 200 мм
- привод тарелки для инструмента с управляемой осью для более быстрой смены
|
7620 |
Облицовочный агрегат Power Edge |
- для приклеивания кромочного материала
(прямоугольное поперечное сечение) на прямых кромках заготовок
- оклеивающая часть для 360-градусного оклеивания встык
- нанесение клея происходит на кромочный материал
- подача полосового материала вручную
- включая емкость для плавления и подачи клея-расплава
- 1 прессующий ролик диам.50 мм для предварительного прессования
- 1 допрессовывающий ролик диам.35 мм
- коротковолновый излучатель для подогрева толстых кромок
- управление процессом - ЧПУ
- включая внешнее место Pickup в качестве парковочной позиции
- внутренний радиус при угле 90 град.: мин.30мм (независимо от кромки)
- внешний радиус в зависимости от гибкости кромочного материала
- диаметр окружности внутреннего контура: мин.400 мм при толщине плиты 19 мм и тонкой кромке
- мин. внутренний контур увеличивается в зависимости от толщины заготовки и кромки
- высота кромки : макс.65 мм (мин.свес кромки на сторону 2 мм)
- толщина кромки при пластике : 0,4 - 3 мм (зависит от материала, напр.ПВХ мин.1 мм) при шпоне : 0,4 - 2 мм
- обработка пластиковых кромок макс.: 135мм2, шпона макс.: 90мм2
- стык: - прямая доля кромки заготовки: мин.250мм, радиус : мин.300мм
- стык в стык возможен только на плоскости или на кривой, но не на угле
- обслуживание: откидываемая оклеивающая часть для более быстрого и простого сервиса
- при применениии полиолефиновых клеев требуется дополнительный узел расплава |
7647 |
Наружный узел чернового торцевания и магазин на один рулон |
- для автоматической подачи полос кромок на облицовочный агрегат
- роликовая тарелка монтируется сбоку справа
- диаметр: 600 мм
- длина кромки: мин. 350 мм
- высота кромки: макс. 65 мм
- при применении станции черного фрезерования
маятниковая обработка возможна ограниченно. |
7703 |
Комбинированный агрегат фрезерования/циклевания |
- для автоматической установки в главный шпиндель
- одновременная обработка сверху/снизу
- сторона 1 предназначена для снятия свесов кромки
- сторона 2 - для циклевания кромки после чернового фрезерования
- ощупывание сверху, снизу и сбоку для компенсации допусков заготовки и кромки
- мин. внешний радиус R=5 мм при угле 90° (в зависимости от кромки)
- мин.внутрен.радиус R=30 мм при угле 90° (в зависимости от кромки)
- толщина кромки макс. 4 мм.
- толщина заготовки макс. 60 мм
- мин. свес заготовки ок. 25 мм
- число оборотов макс. 12000 об/мин.
- неограниченный поворот через С-ось, тем самым обеспечивая постоянное давление
под прямым углом к заготовке
- без инструмента |
7877 |
Светодиодные индикаторы позиций на консолях (LED)
(6 шт.) |
1300 - 1600 ММ
- Оптическая светодиодная система индикации для ручного позиционирования вакуумных присосок
- Запрограммированные в WoodWOP позиции консолей и присосок указываются на столе в направлениях Х и Y оптически при помощи светодиодных индикаторов с шагом 5 мм
- В промежуточных положениях достигается точность позиционирования +/- 2,5 мм
Устанавливаются по количеству консолей. |
6172 |
Система охлаждения для шкафа управления |
Нужна при работе в помещении с температурой выше 35 градусов Цельсия или при использовании серводвигателей. |
6383 |
Система диагностики WOODSCOUT |
Программный пакет для графической диагностики состояния станка.
Система WoodScout обеспечивает систематическое устранение неполадок, что приводит к существенному увеличению надёжности работы станка:
-графическая диагностика SPS на различных уровнях
-обучающая система благодаря возможности ввода и запоминания причин возникновения и способов устранения неполадок
-оптимальная поддержка для исключения простоев станка |
6607 |
Программа DXF Import Basic. |
Позволяет импортировать данные из конфигуратора мебели в формате DXF в ЧПУ станка. 2-хмерное. |
6608 |
Программа DXF Professional |
Расширяет возможности DXF Import Basic. Позволяет импортировать более сложные многослойные данные. |
8336 |
Документация на русском языке |
документация на CD
документация в печатном виде. |
Главная
