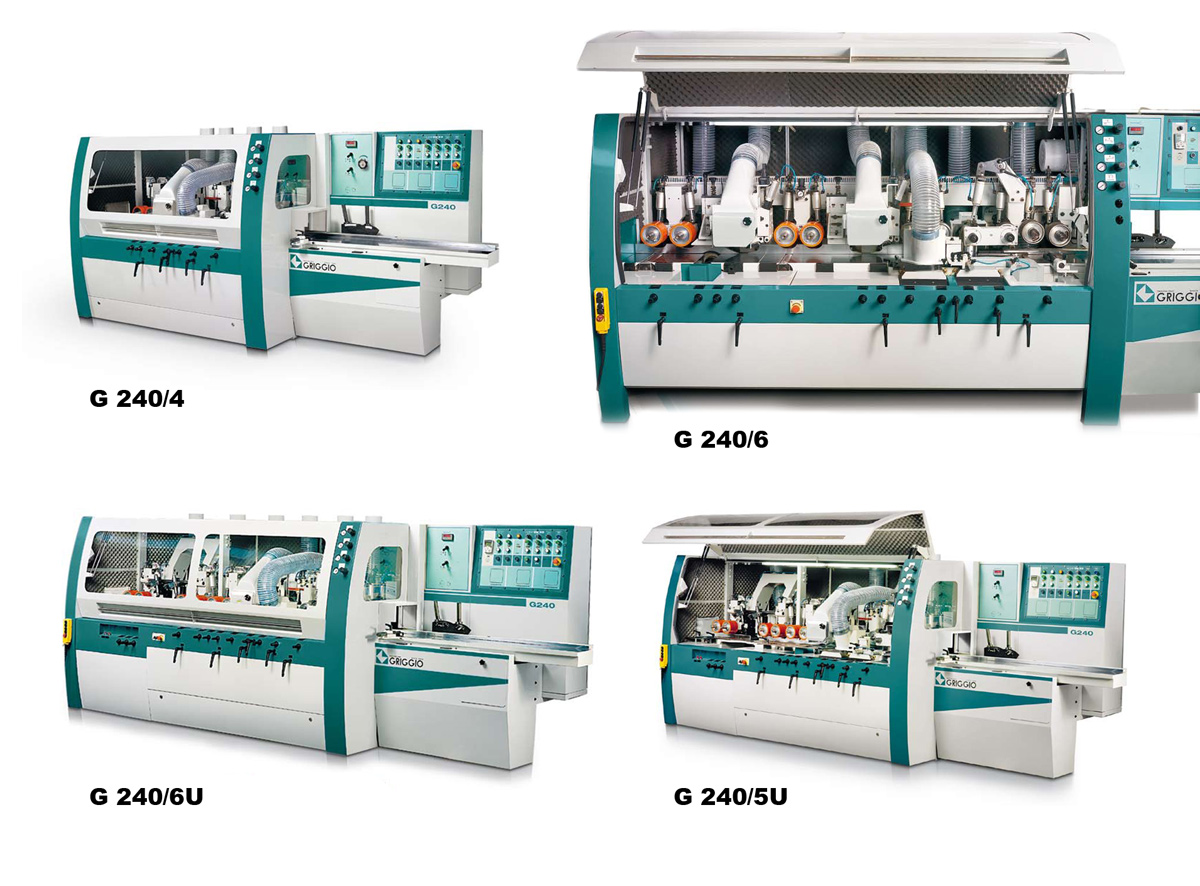

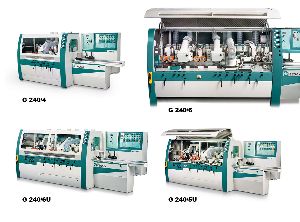

Griggio G240/4 - G240/5 - G240/6 - G240/7 (Италия)

Версия для печати





Техническая характеристика:

G 240 макс.сечение заготовки

240х160 мм

G 240 мин.сечение заготовки

20х8 мм

Мин. Длина заготовки при подаче стык в стык

250 мм

Мин. Длина одиночной заготовки

700 мм

Макс.толщина снимаемого слоя

10 мм

Длина подающего стола

2000 мм

Диаметр шпинделей

40 мм

Движение 2-го шпинделя по горизонтали

45 мм

Размер пазовой фрезы

145х12 мм

Ø мин/макс инструмента1-го шпинделя

110/145 мм

Ø мин/макс инструмента 2-го шпинделя

125/200 мм

Ø мин/макс инструмента 3-4-5-6-го шпинделя

110х200 мм

Макс. Диам. инструмента на универс. шпинделе

180 мм

Опускание инструмента 2-3 шпинд. в шпиндельную чашу

40 мм

Макс. глубина профилирования 4 шпинделя

45 мм

Поперечное смещение 4 шпинделя

40 мм

Скорость вращения шпинделей

6 000 об/мин

Скорость подачи с вариатором (G240/4)

4-24 м/мин

Скорость подачи с инвертером (G240/5-6-7)

6-30 м/мин

Диаметр подающих роликов

140 мм

Диаметр аспирационных оверстий

150 мм

Двигатели:

G 240/4:

Мощность двигателей 1-2-3 шпинделей

7,5 л.с. (5,5 кВт)

Мощность двигателя 4 шпинделя

10 л.с. (7,5 кВт)

G 240/5:

Мощность двигателей 1-2-3 шпинделей

7,5 л.с. (5,5 кВт)

Мощность двигателей 4-5 шпинделей

10 л.с. (7,5 кВт)

G 240/6-7:

Мощность двигателей 1-2-3 шпинделей

7,5 л.с. (5,5 кВт)

Мощность двигателей 4-5-6 шпинделей

10 л.с. (7,5 кВт)

Мощность универсального шпинделя 3600

7,5 л.с. (5,5 кВт)

Мощность двигателя подачи G240/4-5-5U-6U

4 л.с. (3 кВт)

Мощность двигателя подачи G 240/6

5,5 л.с. (4 кВт)

Мощность двигателя подачи G 240/7U

7,5 л.с. (5,5 кВт)

Мощность двигателя подъема траверсы

1,5 л.с.

Вес нетто G 240/4

2 800 кг

Вес нетто G 240/5

3 850 кг

Вес нетто G 240/6

4 550 кг

Вес нетто G 240/5U

4 050 кг

Вес нетто G 240/6U

4 850 кг

Вес нетто G 240/7U

5 500 кг

Стандартная (базовая) комплектация станка:

  • Пазовая фреза 145х12 мм
  • Строгальная головка 1 шпинделя 125х240 мм
  • Фрезерная головка 2 шпинделя 125х160 мм
  •  4 верхний шпиндель с независимой от траверсы регулировкой по вертикали и горизонтали (для профилирования)
  • Привод подающих роликов осуществляется карданными передачами через безлюфтовый редуктор
  • Хромированные столы
  • Регулировка шпинделей осуществляется на
  • фронтальной панели станка
  • Механический вариатор скорости G240/4
  • Электронный вариатор скорости с инвертером (G240 5/6/7)
  • Стол на входе (G240/4-5-5U) 2000 мм
  • Стол на входе (G240/6-6U-7U) 2300 мм
  • Шпиндели с независимыми моторами
  • Приспособление для подачи коротких заготовок с пневматическим исключением ON/OFF
  •  2 верхних моторизированных ролика перед фуганком с пневматическим исключением ON/OFF
  •  G 240/4-5-6U с 2–мя моторизированными роликами на столе- 1 ролик с выкл. ON/OFF
  •  G 240 6-7U с 3–мя моторизированными роликами на столе- 1-ый ролик с выкл. ON/OFF
  • Электронный визуализатор положения траверсы системы подачи
  • Автоматический подъем траверсы системы подачи
  • Пневматические прижимы для всех подающий роликов
  • Секционные пневматические прижимы на входе верхних шпинделей
  • Двойные пневматические прижимы напротив второго правого фрезерного шпинделя
  • Насос для смазки рабочего стола
  • Централизованный насос для смазки направляющих скольжения
  • Шумоизоляционная кабина
  • Автоматический запуск звезда-треугольник
  • Норматив СЕ

Примечание - Под заказ могут быть поставлены другие неуказанные в данном
