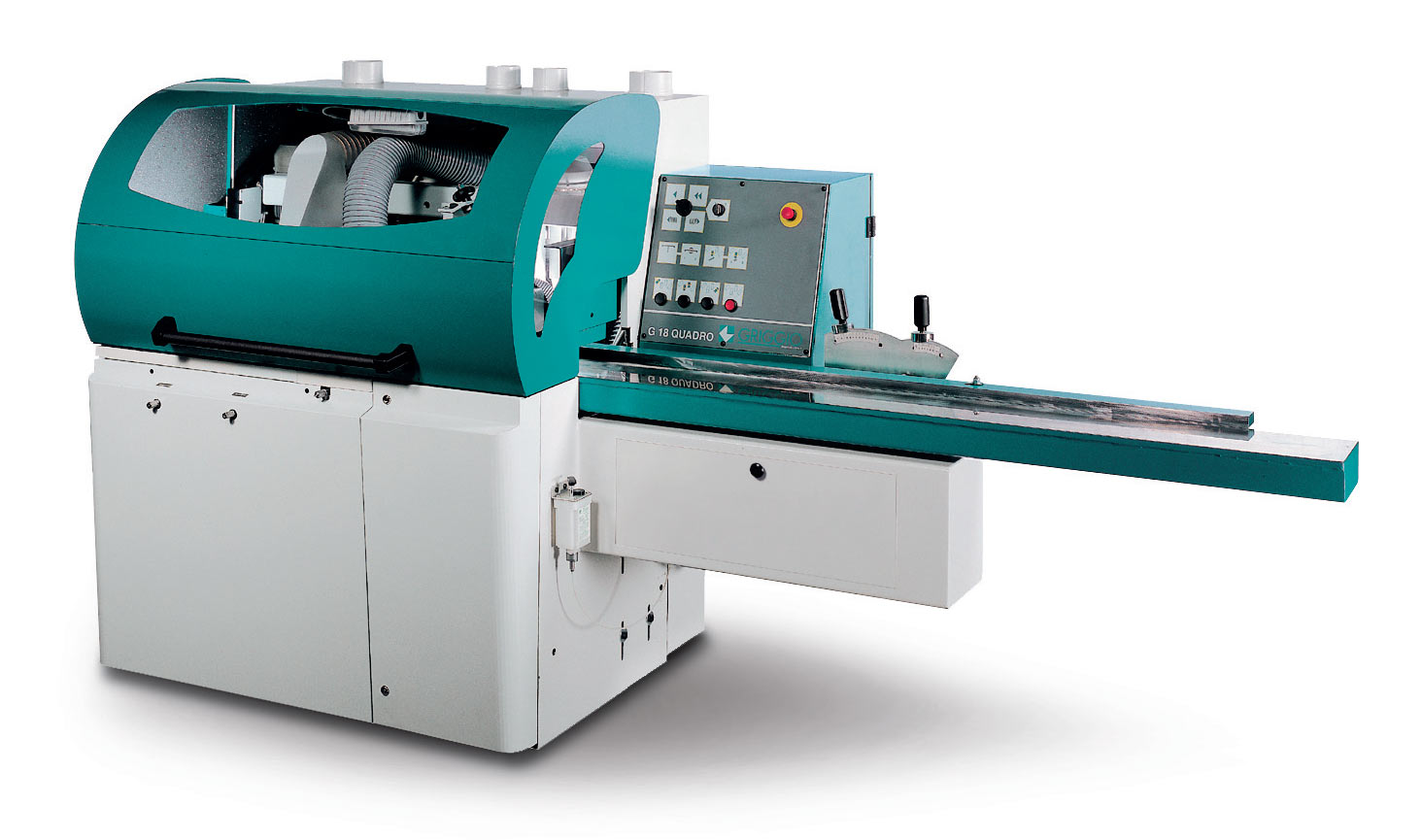

Техническая характеристика: |
- Макс.сечение заготовки G 18Q |
180х120 мм |
- Макс.сечение заготовки G 22Q |
220х120 мм |
- Мин.сечение заготовки |
8х5 мм |
- Мин.длина заготовки (с роликом перед фуганком) |
380 мм |
- Макс.толщина снимаемого слоя |
10 мм |
- Длина подающего стола |
2000 мм |
- Диам.шпинделей |
40 мм |
- Ход подающего стола под рабочий стол |
10 мм |
- Диам.ножевых головок |
125 мм |
- Строгальные ножевые головки G 18Q диам. |
125х190 мм |
- Строгальные ножевые головки G 22Q диам. |
125х230 мм |
- Фрезерные головки диам. |
125х130 мм |
- Диаметр фрез профилирования, 2-3 шпинд. |
120-140 мм |
- Диаметр фрез профилирования, 4 шпинд. |
125-140 мм |
- Размер шевинговальной фрезы диам. |
145х12 мм |
- Частота вращения шпинделей |
6000 об/мин |
- Скорость подачи |
8 м/мин |
- Диам. подающих роликов, 3 шт. |
140 мм |
- Диам. вытяжных колпаков, 2 шт. |
100 мм |
- Диам. вытяжных колпаков, 2 шт. |
120 мм |
- Мотор 1-го шпинделя |
5,5 лс (4 кВт) |
- Мотор 2-3-его шпинделя |
7,5 лс (5,5 кВт) |
- Мотор 4-ого шпинделя |
5,5 лс (4 кВт) |
- Моторы подачи, 3 шт., итого |
2,25 лс (1,65 кВт) |
- Вес нетто G 18 Q |
1.135 кг |
- Вес нетто G 22 Q |
1.220 кг |
Стандартная (базовая) комплектация станка:
- Защитная кабина
- Ограничитель с фотодиодом
- Регулировка всех шпинделей на передней панели
- Механический индикатор на 3 и 4 шпинделе
- Холостой ролик на столе
- Механическое давление подающих роликов
- Внутренняя звукопоглощающая обшивка
- Фотодиод на защитной обшивке с задержкой открытия
- 3 подающих ролика с независимым редуктором
- Горизонтальный передний прижим на 2 шпинделе
- Потребление макс. 15,15 кВт
- 3 двигателя - для 1, 2 и 3, 4 шпинделей
- Норматив СЕ
