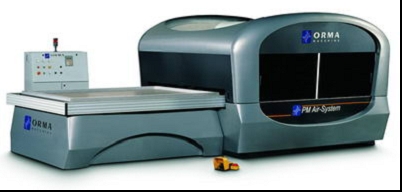

ОRМА PM/AIR SYSTEM 25/14 (Италия)

Версия для печати





Пресс для приклеивания термопластичных пленок на заготовки с 3-х координатным профилем.

ОПИСАНИЕ СТАНКА:

Система загрузки:

1. Загрузочная система, состоит из одного рабочего стола (лотка), которая устанавливается с одной
стороны пресса.
2. Конструкция представляет собой стабильную конструкцию из стальных трубчатых элементов,
соединенных друг с другом, закрытую со всех сторон стальными листами.
3. Выдвижной рабочий стол, управляется механизмом «шестерня – зубчатая рейка», приводящимся в
движение двигателем, управляемым с помощью частотного преобразователя.
4. Движение осуществляется по стальным антифрикционным призматическим направляющим.

Конструкция пресса:

1. Конструкция пресса представляет собой тяжёлую стабильную конструкцию, сваренную из стальных
балок.
2. Стол, укрепленный сверху, нагревается электричеством, используя при этом энергосберегающую
систему;
3. Укрепленные сверху стол и лотки снабжаются алюминиевыми литыми кромками с О-образными
силиконовыми перемычками (изолирующими слоями);
4. Нижний стол приводится в движение новейшей механической системой
5. Параллельность стола осуществляется посредством соединения с зубчатой рейкой и конусообразным
механизмом с четырех сторон;
6. Горячий воздух сжат при помощи электрического теплообменника;
7. Воздушный резервуар находится над прессом;
8. Высокомощный вакуумный насос;
9. Пресс предохраняют простые съемные кожухи (передвигаемые по направляющим)

Управление:

1. Отдельно стоящий пульт управления, устройство комплектуется всеми электрическими и
электронными компонентами (ПЛК от General Electric);
2. Блок памяти по прессованию заготовок;
3. Компьютерное оборудование комплектуется показателями состояния и автоматическим графическим
дисплеем, сигнализирующим о возможных неисправностях в функционировании;
4. Используется программное обеспечение для станков ORMA;
5. Управление и контроль за работой пресса осуществляется с пульта с графическим дисплеем для
вывода данных;
6. Независимое цифровое регулирование всех функций пресса;
Электронное оборудование снабжено негорючими кабелями, дистанционное управление
переключателями, вспомогательные (запасные) реле, зажимы и предохраняющее пищание,
закрывающаяся дверца, блокирующая переключатель соответствуют европейским нормам(CE).

Принцип действия:

Чистые заготовки с нанесенным клеем укладываются на выдвижной загрузочный стол.
Стол накрывается пленкой и загружается в пресс.
После смыкания пресса пленка нагревается при помощи встроенной нагревательной системы.
При достижении оптимальной температуры пленка под давлением до 6 кг/см2, под воздействием вакуума и поддерживаемая мембраной, облицовывает заготовки.

Пресс может эксплуатироваться в трех режимах:

- прессование с мембраной
- прессование без мембраны
- прессование с и без мембраны

Основа заготовки:

МДФ

Материал для облицовки:

- пленка ПВХ толщиной 0,30-0,5 мм
- пленка ПП толщиной 0,35 – 0,5 мм
- полиэфирная пленка толщиной 0,35-0,6 мм,
- другие материалы, напр. пленка глянцевая -по запросу

Клей:

Дисперсионный клей для пленок (полиуретановый, одно- или двухкомпонентный)

Температура:

Подача профиля при минимальной температуре 18 градусов С
Необходимо неукоснительное соблюдение условий хранения и работы с клеем, которые указаны производителем в паспортах безопасности.

Примечание:

При использовании нижней нагревательной плиты HPU VK-6101, предлагаемой в качестве опциона, для облицовки может использоваться и шпон с подходящим дисперсионным клеем или клеем на основе мочевиноформальдегидной смолы.

Оснащение станка:

Базовый станок без мембраны
Нагревательная система сверху
Вакуумная система с мощным насосом, масляным охлаждением и вакуумным накопителем.
Свободно стоящий распределительный шкаф, установленный в соответствии с Евронормами EN 60204.

Защитные приспособления:

-устройство аварийного отключения
-все станки для стран-членов ЕЭС по соображениям техники безопасности выполнены в соответствии с
рекомендациями ЕС 98/37/EG
-два экземпляра технической документации.

Технические характеристики:

Размеры нагревательных плит

1400 х 2500мм

Внутренние размеры загрузочного стола

1220 х 2340мм

Размер заготовки при толщине 19 мм

1120 х 2240мм

Эксплуатационная высота камеры давления

макс. 50 мм

Максимальное давление в камере около

5 кг/см2

Расход сжатого воздуха

600 нл/цикл

Количество цилиндров

4 цил.

Воздушный теплообменник

3 кВт

Вакуумный насос

2,2 кВт

Электронагревательная система сверху

12 кВт

Общая мощность

19кВт

Рабочее напряжение

400В 50Гц

Общий вес

9600 кг



ДОПОЛНИТЕЛЬНОЕ РЕКОМЕНДУЕМОЕ ОСНАЩЕНИЕ:

Мембрана и набор инструментов для ее установки и демонтажа

Второй загрузочный стол с обратной стороны пресса

Независимый привод, позволяющий обоим столам находиться вне рабочей зоны пресса

Загрузочные столы с рабочей поверхностью из алюминия
