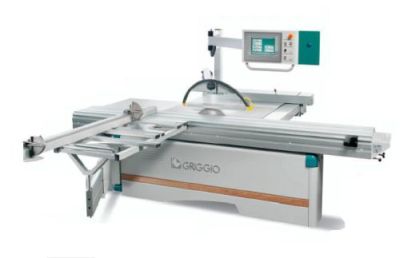

Griggio Unica 500

Станок предназначен для качественного раскроя фанерных и ламинированных древесноволокнистых плит, для продольного поперечного и под углом к волокнам раскроя пиломатериалов. Наличие подрезной пилы обеспечивает качественный рез без сколов и трещин ламинированных и фанерных плит.

ОПИСАНИЕ СТАНДАРТНОЙ КОМПЛЕКТАЦИИ:

• Подрезной узел 2 оси с электрической регулировкой. При выключении станка опускаетя.
• Алюминиевая каретка с цилиндрическими направляющими из стали высокой точности на роликах
• Каретка из анодированных профилей
• Алюминиевая линейка +30/-45 град.
• Увеличенная телескопическая линейка на форматной каретке
• Параллельный упор с микрометрической регулировкой
• Смена скорости пилы на столе.
• Быстрое позиционирование телескопической линейки на форматной каретки на: 90–5-10-15-20-22, 5-25-30-35-40-45 градусов.
• Защитное устройство пилы на расклинивающем ноже для пилы диаметром 315 мм (для большего диаметра пилы заказывать параллелограммную защиту пилы)
• 5 упоров быстрого позиционирования флажков на телескопической направляющей
• Электрический норматив "Е"
• Норматив «СЕ» PROGRAM

ОПИСАНИЕ ВАРИАНТОВ ИСПОЛНЕНИЯ:

Unica 500:

• Прямой запуск
• Моторизованный подъем пилы
• Регулировка наклона пилы с помощью маховичка
• Механический индикатор наклона пилы

Unica 500 E:

• Прямой запуск
• Моторизованный подъем пилы
• Моторизованный наклон пилы
• Электронный цифровой индикатор наклона пилы
• Электронный цифровой индикатор подъема пилы

Unica 500 DIGIT – 2 оси:

• Норматив EN – электросистема СЕ
• Прямой запуск
• Электронное позиционирующее устройство touch screen 3,8” PLC  SIEMENS для управления подъемом и наклоном пильного узла, обеспечивающее:
  * Электронное регулирование подъема и наклона пилы с автоматической корректировкой высоты в зависимости от наклона
  * Возможность запоминать до 100 рабочих программ
  * Расчет положения упора на линейке форматной каретки для выполнения наклонных резов.


Unica 500 DIGIT – 3 оси:

• Норматив EN – электросистема СЕ
• Прямой запуск
• Электронное 3-х осевое позиционирующее устройство touch screen 3,8” PLC SIEMENS для управления подъемом и наклоном пильного узла, а также перемещением параллельной направляющей, обеспечивающее:
  * Электронное регулирование подъема и наклона пилы с автоматической корректировкой высоты в зависимости от угла наклона
  * Программирование положения параллельной направляющей с автоматической компенсацией параметров при наклонной пиле.
  * Убирать корпус направляющей под рабочий стол
  * Пневматическую блокировку направляющей
  * Скольжение параллельной направляющей по закаленным и отшлифованным стальным направляющим с системой рециркуляции шариков
  * Движение по зубчатому ремню со стальными вставками повышенной точности, покрытых специальным износостойким материалом
  * Автоматический расчет верхнего и нижнего параметра реза заготовки
  * Возможность запоминания до 100 рабочих программ
  * Расчет положения упора телескопической линейки форматной каретки для выполнения наклонных резов

 Серия PROGRAM включает:

• Возможность программирования параллельного упора с автоматической компенсацией параметра при наклонной пиле. Автоматический расчет верхнего и нижнего параметра реза заготовки.
• Автоматическое вычисление верхнего и нижнего параметра заготовки.
• Перемещение параллельного упора по шариково-винтовой паре. Скорость перемещения макс. 10 м/1’
• Возможность программирования подъема пилы с компенсацией высоты в зависимости от толщины заготовки и угла наклона пилы
• Возможность программирования наклона пилы
• Автоматический расчет параметра положения упора телескопической направляющей форматной каретки. Учитывается верхний и нижний параметр заготовки и компенсация параметра пилы в наклоне
• Возможность программирования 650 рабочих программ для 3 осей
• Возможность программирования максимум 10 последовательных параметров по трем осям внутри каждой программы
• Кроме 650 программируемых параметров существует возможность автоматического программирования 3 осей
• Возможность выполнения многочисленных резов (максимум 10 параметров)
• Расчет позиционирования упора телескопической направляющей форматной каретки для выполнения наклонных резов
• Программа замены пилы и изменения скорости
• Отображение рабочего состояния станка
• Автоматическое отображение текущей информации и аварийных ситуаций
• Возможность выбора языка: английский, немецкий, французский, итальянский, испанский, фламандский
• Электромеханическая кнопка запуска
• Навесная панель управления, которая легко убирается из рабочей зоны для удобства позиционирования на столе заготовок больших размеров
• Корпус параллельного упора полностью убирается под стол
• Расширение стола
• Параллелограммная защита пилы «СЕ»

Unica 500 PROGRAM – 3 оси с дисплеем 5,7’’  дюймов:

• Электронное управление TOUCH SCREEN с дисплеем 5,7’’ дюймов SIEMENS “SIMATIC TP 177 A’’:
  * Программирование параллельного упора
  * Программирование подъема пилы
  * Программирование наклона пилы
  * Электронная визуализация подрезного узла
  * Автоматический запуск звезда-треугольник
  * Норматив СЕ

Unica 500 PROGRAM – 3 оси с дисплеем 10’’  дюймов:

• Электронное управление TOUCH SCREEN с дисплеем 10’’ дюймов SIEMENS “SIMATIC TP 270’’:
  * Программирование параллельного упора
  * Программирование подъема пилы
  * Программирование наклона пилы
  * Электронная визуализация подрезного узла
  * Автоматический запуск звезда-треугольник
  * Норматив СЕ

Unica 500 PROGRAM – XP professional 12’’  дюймов:

• Промышленный ПК MICROBOX PC 420 TOUCH SCREEN  с дисплеем 12’’ SIEMENS SIMATIC HMI FLAT PANEL и оперативной системой Windows XP Professional:
  * Программирование параллельного упора
  * Программирование подъема пилы
  * Программирование наклона пилы
  * Электронная визуализация подрезного узла
  * Автоматический запуск звезда-треугольник
  * Норматив СЕ
