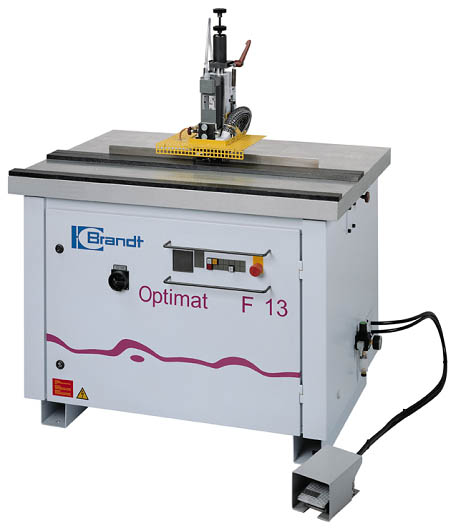

Фрезерный станок для снятия свесов кромочного материала BRANDT FTK130 OPTIMAT создан как дополнение к универсальному кромкооблицовочному станку KTD 720/820 OPTIMAT.
Особенности станка:
- Станок предназначен для радиусного фрезерования и снятия верхнего и нижнего свесов кромочного материала на прямолинейных и криволинейных (с внутренними и внешними радиусами) деталях.
- На станке могут устанавливаться упорные шины для работы с прямолинейными деталями.
- Два фрезерных агрегата с копирами, подвешены независимо друг от друга; оба фрезерных агрегата имеют точную настройку по высоте.
- Фрезерные работы допускаются только во встречном направлении к движению деталей.
Базовое оснащение станка |
- двойной ощупывающий ролик для прямых деталей.
- одинарный ощупывающий ролик для криволинейных деталей.
- устройство для сдува стружки из зоны фрезерования (находится сверху).
- преобразователь частоты 200 Гц, включая устройство торможения двигателя.
|
При колебаниях напряжения в сети более чем на +/- 10 % на месте эксплуатации необходима установка стабилизатора напряжения.
ТЕХНИЧЕСКИЕ ДАННЫЕ |
Толщина детали (радиусное фрезерование), мм |
16 – 55 |
Толщина детали (фрезерование фаски), мм |
12 – 55 |
Минимальная ширина детали, мм |
30 |
Минимальный внутренний радиус, мм |
35 |
Максимальная толщина кромочного материала, мм |
3 |
Двигатели фрезерных агрегатов |
2 0,35 кВт, 11800 об./мин |
Электрика |
400В / 3 фазы / 50 Гц |
Максимальная потребляемая мощность, кВт |
0,7 |
Пневматика, бар |
6 |
Диаметр аспирационного патрубка, мм |
1 80 |
Габаритные размеры Д Ш В, мм |
1150 765 1480 |
Рабочая высота, мм |
925 |
Вес станка, кг |
320 |
