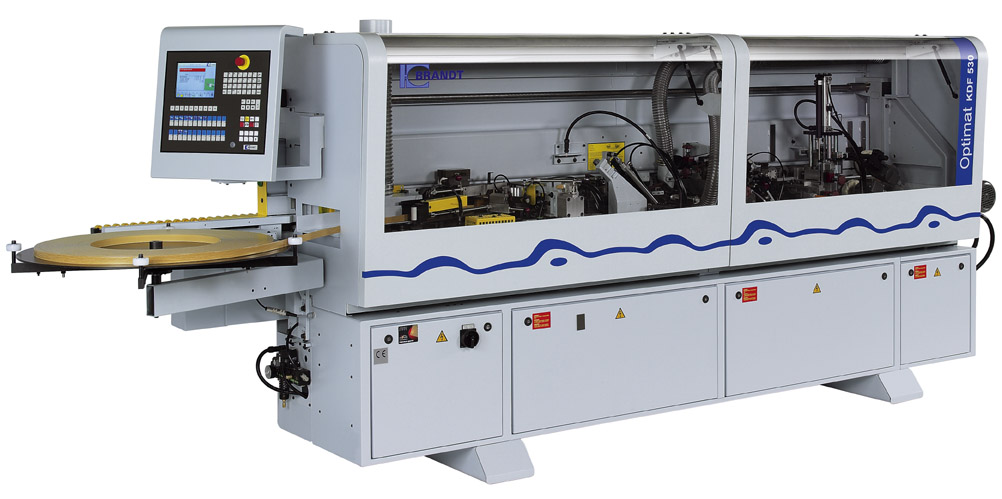

Односторонний кромкооблицовочный станок в правом исполнении для работы на клее-расплаве.
Особенности станка:
- Оклеивающая часть для работы на клее-расплаве в гранулах. Запас клея находится под клеевым роликом.
- Нанесение клея на деталь с помощью клеевого ролика, вращающегося в направлении и против направления подачи.
- Электронная регулировка температуры в клеевом бачке.
- Автоматическое снижение температуры клея при остановке работы.
- Контактный нагревательный башмачок для предварительного подогрева кромки заготовки, для улучшения качества приклеивания.
- Автоматический магазин для рулонного и полосового кромочного материала, вкл. устройство для резки рулона и тарелку для рулонов диаметром 800 мм.
- Зона прижима с главным прижимным роликом с пневматическим приводом, а также со специальным допрессовывающим роликом для уплотнения верхних и нижних клеевых швов.
- Центрально регулируемый механизм верхнего прижима.
- Центральная ручная смазка цепного транспортера.
- Пульт обслуживания на входе станка.
Базовое оснащение станка
Торцовочный агрегат |
- Для снятия переднего и заднего свесов облицовочного материала. Прецизионная линейная направляющая.
- 2 электродвигателя по 0,18 кВт, 200 Гц, 12 000 об./мин.
- Тянущий торцовочный рез для достижения высокой точности.
- Диапазон наклона для торцевания по прямой или с фаской 0 – 15 град.
- 2 торцовочные пилы диаметром 100х2,6х32 мм, Z = 30.
|
Фрезерный агрегат |
- Для снятия свесов по толщине щита сверху и снизу с вертикальным и горизонтальным ощупыванием детали.
- Диапазон наклона 0 – 15 градусов.
- 2 электродвигателя по 0,55 кВт, 200 Гц, 12 000 об./мин.
- 2 комбинированные фрезы со сменными пластинками для фрезерования по прямой или с радиусом r = 3, диаметр 56/50х16х16 мм, Z = 4.
|
ЦИКЛЕВАЛЬНЫЙ АГРЕГАТ КРОМОК ПВХ |
- Ощупывание сверху, снизу и сбоку, для снятия фаски и скругления предварительно отфрезерованных кромок ПВХ.
- Толщина кромки макс. 3 мм, профильные ножи r = 3 мм.
|
ПОЛИРОВАЛЬНЫЙ АГРЕГАТ |
- Для смягчения ребер сверху и снизу.
- 2 электродвигателя по 0,18 кВт, подвешенных отдельно, переставляемых по наклону и по высоте.
- 2 тканевых диска Molton диаметром 150х20 мм.
|
ЭЛЕКТРОННОЕ УПРАВЛЕНИЕ РC20+ |
Технические особенности:
- поворотный пульт на входе станка;
- плёночная клавиатура с повышенным сроком службы;
- плоский экран с цветной графикой;
- промышленный персональный компьютер с компактным флэш-диском в качестве запоминающего устройства;
- функциональные кнопки для агрегатов со светодиодными индикаторами состояния;
- поддержка руководства для оператора с цветной пиктограммой;
- переключение в режиме online для использования различных иностранных языков;
- индикация важнейших истинных и заданных состояний станка;
- указание ошибок в прямом тексте;
- простой выбор и изменение путевых точек;
- возможность простого перемещения по осям (при наличии соответствующей агрегатной оснастки);
- помощь в режиме on-line в прямом тексте посредством вызываемого в любой момент окна помощи;
- анализ производственных данных для учёта рабочего времени, длины кромки и количества заготовок в виде ежедневных и общих значений;
- индикация временных интервалов проведения обслуживания и инспекции;
- запоминание программ обработки;
- производство по программам;
- запоминание данных из программ обработки на дискету.
|
- Опора для укладки деталей выдвигается на 350 мм.
- Электрическая оснастка с модульной системой управления для упрощения обслуживания.
- Интегрированная система путевого управления для бесконтактного управления функциями обработки. Регулировка при помощи клавиатуры и светодиодного дисплея.
- Допустимая температура окружающей среды мин. + 5° С / макс. + 35° С.
- При колебаниях сетевого напряжения более +/- 10 % на месте эксплуатации Покупателем должен быть установлен стабилизатор напряжения.
- Станки, поставляемые в страны-участницы ЕС, выполнены с учетом требований по безопасности в соответствии с директивой EC № 89/392/EWG.
ТЕХНИЧЕСКИЕ ДАННЫЕ |
Толщина заготовки |
8-60 мм |
Толщина рулонного кромочного материала |
0,4-8мм/сечение кромки 3х45мм/0,8х55мм |
Скорость подачи |
11 м/мин |
Электрика |
400 В - 3 фазы - 50 Гц |
Потребляемая мощность |
5,8 кВт |
Пневмоподключение |
6 бар |
Длина станка |
4360 мм |
Масса станка |
1800 кг |
|
