Brandt KDN 340

Версия для печати

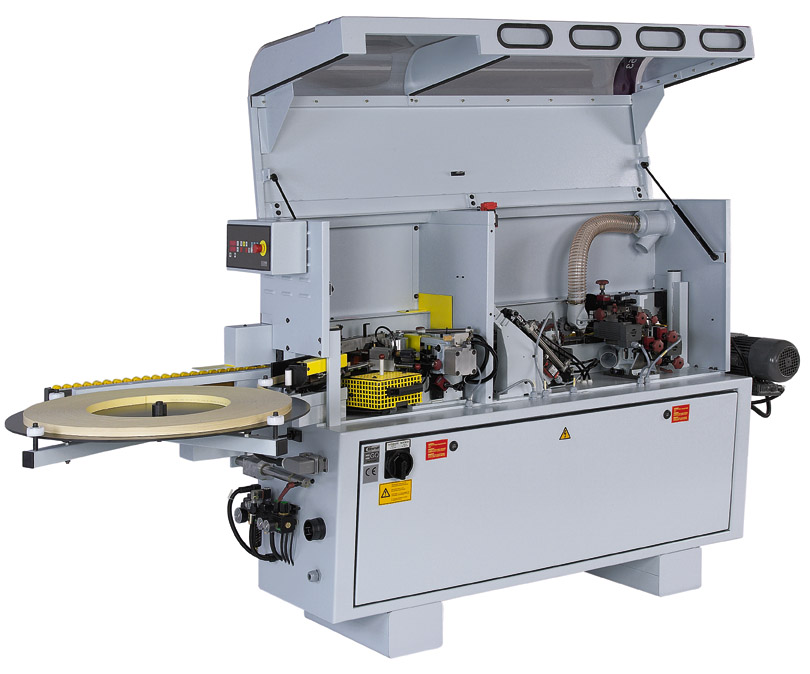

Односторонний кромкооблицовочный станок в правом исполнении для работы на клее-расплаве.

  • Оклеивающая часть для работы на клее-расплаве в гранулах. Запас клея находится под клеевым роликом.
  • Нанесение клея на деталь с помощью клеевого ролика, вращающегося в направлении и против направления подачи.
  • Электронная регулировка температуры в клеевом бачке.
  • Автоматическое снижение температуры клея при остановке работы.
  • Контактный нагревательный башмачок для предварительного подогрева кромки заготовки, для улучшения качества приклеивания.
  • Автоматический магазин для рулонного и полосового кромочного материала, вкл. устройство для резки рулона и тарелку для рулонов диаметром 800 мм.
  • Зона прижима с главным прижимным роликом с пневматическим приводом, а также со специальным допрессовывающим роликом для уплотнения верхних и нижних клеевых швов.
  • Центрально регулируемый механизм верхнего прижима.
  • Центральная ручная смазка цепного транспортера.
  • Пульт обслуживания на входе станка.

Базовое оснащение станка:

 Торцовочный агрегат

Для снятия переднего и заднего свесов облицовочного материала. Прецизионная линейная направляющая.
2 электродвигателя по 0,18 кВт, 200 Гц, 12 000 об./мин.
Тянущий торцовочный рез для достижения высокой точности.
Диапазон наклона для торцевания по прямой или с фаской 0 – 15 град.
2 торцовочные пилы диаметром 100х2,6х32 мм, Z = 30.



 Фрезерный агрегат

Для снятия свесов по толщине щита сверху и снизу с вертикальным и горизонтальным ощупыванием детали.
Диапазон наклона 0 – 15 градусов.
2 электродвигателя по 0,27 кВт, 200 Гц, 12 000 об./мин.
2 комбинированные фрезы со сменными пластинками для фрезерования по прямой или с радиусом r = 3, диаметр 56/50х16х16 мм, Z = 4.



ЦИКЛЕВАЛЬНЫЙ АГРЕГАТ КРОМОК ПВХ

Ощупывание сверху, снизу и сбоку, для снятия фаски и скругления  предварительно отфрезерованных кромок ПВХ.
Толщина кромки макс. 3 мм, профильные ножи r = 3 мм.



 ПОЛИРОВАЛЬНЫЙ АГРЕГАТ

Для смягчения ребер сверху и снизу.
2 электродвигателя по 0,09 кВт, подвешенных отдельно, переставляемых по наклону и по высоте.
2 тканевых диска Molton диаметром 120х20 мм.

  • Опора для укладки деталей выдвигается на 350 мм.
  • Шумозащитный кожух, вкл. патрубок центрального отсоса диаметром 100 мм.
  • Электрическая оснастка с модульной системой управления для упрощения обслуживания.
  • Интегрированная система путевого управления для бесконтактного управления функциями обработки. Регулировка при помощи клавиатуры и светодиодного дисплея.
  • Допустимая температура окружающей среды мин. + 5 С / макс. + 35 С.
  • При колебаниях сетевого напряжения более +/- 10 % на месте эксплуатации Покупателем должен быть установлен стабилизатор напряжения.
  • Станки, поставляемые в страны-участницы ЕС, выполнены с учетом требований по безопасности в соответствии с директивой EC № 89/392/EWG.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Толщина заготовки

8-50 мм

Толщина кромочного материала
полосовой материал 0,4 – 3 мм / сечение кромки: 3х55 мм

Скорость подачи

11 м/мин

Электрика

400 В - 3 фазы -  50 Гц

Потребляемая мощность

5 кВт

Пневмоподключение

6 бар

Длина станка

3350 мм

Масса станка

850 кг
