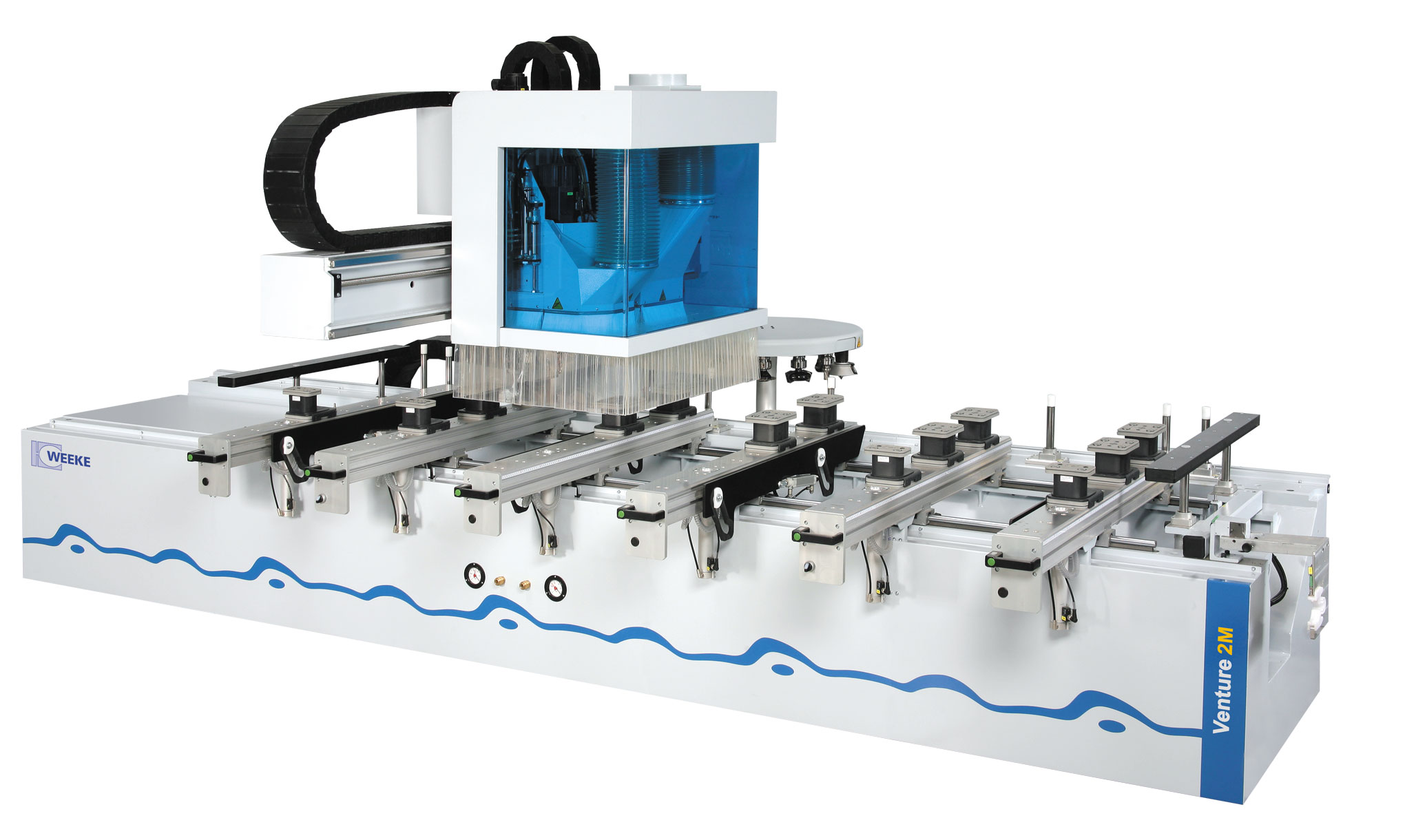

Weeke Venture 2M

База станка

В основе станка – жесткая стальная рамная конструкция. Отдельные аспирационные колпаки для шпинделя фрезы и сверлильной головки с центральными аспирационными патрубками для подключения к аспирационной системе заказчика.

Система направляющих и техника привода.

  - привод зубчатой рейки по оси X, а также шарико-винтовая пара по оси Y и Z производится по системе пылезащищённых линейных направляющих

путь перемещения по осям:
X = 3860 мм
Y = 1822 мм
Z1 = 300 мм
Z2 = 185 мм

- цифровая система привода в направлении осей X, Y, Z (Sercos)

Скорость перемещения по осям:
векторная скорость
X/Y = 110 м/мин
Z = 20 м/мин

Техника привода состоит из:
- необслуживаемые моторы с оптическими датчиками  высокого разрешения, гарантирующие высокую точность
- цифровые регуляторы привода повышенной надёжности
- оптико-волоконные провода защищают от помех.

Консольный стол с лазерным позиционированием

 - Бесшланговая вакуумная зажимная система для крепления облицованных и необлицованных заготовок
- Консоли для заготовок перемещаются по системе круглых закалённых, шлифованных  пылезащищенных направляющих. Для перемещения консоли разжимаются пневматически. Присоски фиксируются при помощи вакуума.
На консолях №2 и 5 установлены переключатели активации вакуумной системы.

Рабочий стол:

X = 3250 мм (длина)
Y = 1250 мм (ширина)
Z = 100 мм (толщина)

Максимальная толщина обрабатываемых заготовок зависит от длины используемого инструмента.

Консольный стол состоит из:

6 регулируемых в направлении оси Х консолей для заготовок, предназначенных для бесшланговых вакуумных присосок. Упорные цилиндры для позиционирования заготовок. Все упоры поднимаются и опускаются по программе.
8 пневматически опускаемых упоров смонтированных в задней зоне
6 передних стопорных цилиндров для увеличения обрабатываемой поверхности до 960 мм, включающие электронные датчики нижнего положения цилиндра
1 пневматическая опускаемая боковая линейка для позиционирования деталей по ширине на правой стороне рабочей зоны.
1 пневматическая опускаемая боковая линейка для позиционирования деталей по ширине на левой стороне рабочей зоны.
4 управляемые вспомогательные подъемные шины для укладки тяжёлых заготовок (смонтированы на консолях 1, 3, 4 и 6)
10 бесшланговых свободнопозиционируемых вакуумных присосок размером 114 х 160 х 100 мм.
4 бесшланговых свободнопозиционируемых вакуумных присосок размером 125 х 75 х 100 мм.
1 вакуумное подключение для шаблонов, для подключения самостоятельно изготовленных заказчиком шаблонов к вакуумной сети станка (смонтировано на правой и левой стороне станка)
1 не требующий технического обслуживания вакуумный насос с непосредственным приводом мощностью 100 м³/ч
1 подготовленное подключение для 2 воздушных подводящих устройств для пневматических прижимных элементов (опция 0861)
Лазерный луч для позиционирования присосок
при помощи отдельной подпрограммы лазерным лучом оператору указываются точные позиции присосок. Лазер устанавливается на суппорте станка.

Конфигурация V12, H4Х/2Y,
GS1 Х-Y 90, F1-HSK63-9 кВт, TC8

V12 HIGH SPEED 7500
- Вертикальный сверлильный агрегат (шпиндели вызываются по отдельности (независимо) с регулировкой числа оборотов). Принудительное механическое фиксирование шпинделей в рабочей позиции для гарантированного достижения нужной глубины сверления.
- Диапазон перемещения: см. прилагаемый план оснащения.
- Подъем в направлении оси Z: 60 мм
- Глубина сверления: 38 мм (до 55 мм при использовании специальных свёрел)
- Направление вращения: вправо/влево
- Число оборотов: 1500 об./мин. до 7500 об./мин., с регулированием по частоте
- Привод: 2,7 кВт
- Крепления сверла: 10 мм
- Общая длина сверла: 70 мм
- Диаметр сверла: макс. 35 мм
- Расстояние между шпинделями: 32 мм
- Тип шпинделей: вызываются по отдельности (независмые)
- Расположение: см. план оснащения

H4Х/2Y
- 1 горизонтальный сверлильный агрегат с 6 вызываемыми по отдельности через программу шпинделями в направлении оси Х.
Диапазон перемещения: см. прилагаемый план оснащения
- 4 шпинделя с шагом 32 мм по 2 шпинделя в направлении оси Х
- 2 шпинделя по 1 шпинделю в направлении оси Y
- Высота сверления в направлении оси Z: 38 мм от верхней кромки заготовки.
- Глубина сверления: макс. 38 мм
- Направление вращения: вправо/влево
- Число оборотов: от 1500 об./мин. до 7500 об./мин. с регулированием по частоте
- Крепление сверла: 10 мм
- Общая длина сверла: 70 мм
- Диаметр сверла: макс. 20 мм
- Тип шпинделей: вызываемые по отдельности (независимые)

GS1 Х-Y 90
- Пазовальная пила поворотная на 900 в направлении осей Х и Y
Диапазон перемещения: см. прилагаемый план оснащения
- Глубина пиления 30 мм
- Макс. площадь дробления 70 мм2
- Число оборотов от 1500 до 7500 об/мин
- Диаметр инструмента 125 мм
- Толщина пильного диска макс. 5 мм

F1-HSK63-9 кВт
ШПИНДЕЛЬ СМЕНЫ ИНСТРУМЕНТА 9 кВт - HSK F63
- Для использования хвостового инструмента, автоматически заменяемого из механизма смены инструмента.
Диапазон перемещения: см. прилагаемый план оснастки
- Крепление инструмента: для конуса HSK 63
- Подача инструмента: автоматическая
- Направление вращения: вправо/влево
- Число оборотов: бесступенчатое, программируемое
- Регулирование в диапазоне 1250-24000 об./мин.
- Привод: трехфазный двигатель с регулированием по частоте
- Макс. мощность на инструменте: 9 кВт (при постоянной/переменной нагрузке)
- Смазка: на весь срок эксплуатации
- Охлаждение: воздушное
- Отсос: централизованный

УСТРОЙСТВО ПЕРЕДАЧИ КРУТЯЩЕГО
МОМЕНТА
- Для установки адаптерных агрегатов.
- Передача крутящего момента с опиранием по 3 точкам
- УКАЗАНИЕ: агрегаты НЕ поворачиваются по оси автоматически

TC8 АВТОМАТИЧЕСКИЙ МАГАЗИН СМЕНЫ
ИНСТРУМЕНТА НА 8 ПОЗИЦИЙ

- Расположение: на суппорте, перемещается вместе с ним по оси Х
- Количество мест в магазине: 8
- Вес инструмента: макс. 5 кг общего веса, вкл. крепление HSK
- Диаметр инструмента: макс. 100 мм при полной загрузке (8 фрез)
- Возможный диаметр инструмента: макс. 260 мм при наличии на соседних местах инструмента меньшего диаметра или при свободных соседних местах.
- Количество адаптерных агрегатов в магазине - макс. 4
- Время смены: макс. 12 - 18 секунд от зажима до зажима

ВСПОМОГАТЕЛЬНОЕ УСТРОЙСТВО
ДЛЯ МЕХАНИЗМА СМЕНЫ
ИНСТРУМЕНТА(PICK-UP PLACE)

Система управления и программное обеспечение

Шкаф управления с интегрированным пультом
управления, отдельно стоящий

СИСТЕМА POWER CONTROL PC85T
- система управления ЧПУ, вкл. приводные модули
- «умная» система управления, позволяющая в то время, когда ЧПУ управляет обработкой, на персональном компьютере независимо вводить новые данные
- персональный компьютер (РС): РС выполняет задачи управления оператора
- Intel Pentium
- операционная система Windows XP на английском языке.
- 15-дюймовый графический монитор (CRT)
- мин. 512 МБайт RAM
- мин. 40 ГБайт ёмкость жёсткого диска (разделён на различные локальные диски)
- дисковод 3 Ѕ дюйма
- свободное штекерное подключение для сети (EtherNet) возможно в качестве опции.
Дополнительные разъёмы PCI обеспечивают возможность установки других сетевых карт.
- серийный интерфейс для штрих-кода, модема или потолочного лазера.
- параллельный интерфейс для подключения принтера
- дисковод CD-RОМ, предназначенный для чтения и записи CD. (WEEKE не принимает
на себя гарантии по защите от пыли) разъём USB на пульте управления

ПОДКЛЮЧЕНИЕ К СЕТИ ETHERNET 10/100 MBIT ДЛЯ СТАНКА, RJ45(БЕЗ УСИЛИТЕЛЯ)
Активация встроенной 10\100 Mbit сетевой карты и инсталляция прилагаемого программного обеспечения.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ДЛЯ СИСТЕМЫ POWER CONTROL

WООDWOP
WoodWOP представляет собой ориентированную на производство систему программирования (WOP) группы HOMAG.
Благодаря единому формату данных может производиться обмен программами обработки между различными станками с ЧПУ группы ХОМАГ.

CИСТЕМА ОПРЕДЕЛЕНИЯ СТАНОЧНЫХ ПАРАМЕТРОВ (MDE)
Выдаёт информацию по интервалам обслуживания.

ПРОИЗВОДСТВЕННЫЕ СПЕЦИФИКАЦИИ
В пределах производственных спецификаций могут составляться и запоминаться технологические операции.
Активные позиции спецификаций могут обрабатываться последовательно или параллельно. До 10 переменных для использования соответствующих программ вариантов могут определяться дополнительно.

NC-ИМИТАЦИЯ И РАСЧЁТ ВРЕМЕНИ
«Подвижный» план оснастки имитирует процесс обработки программы ЧПУ в определённой последовательности.
Возможно проконтролировать следующее:
- расчёт времени на обработку с точностью +/- 10%
- контроль диапазона перемещения
- контроль возможности столкновения
- контроль позиций присосок
Имитирует все 3-осевые обработки.
Поставка с защитой от копирования.

ФУНКЦИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ: СДВИГ ПРОГРАММ ОБРАБОТКИ
С помощью данного дополнения существует возможность смещения программыWoodWOP иначе, чем это стандартно предусмотрено для зеркального места.

WOOD DESIGN
WOOD Design представляет собой трёхмерную конструкторскую программу для интерактивного создания корпусной мебели.
WOODWOP ДЛЯ ПК
При помощи этого пакета программного обеспечения можно составлять программы обработки на отдельном персональном компьютере.

ПОДГОТОВКА К ТЕЛЕСЕРВИСУ, МОДЕМ
Подразумевается общая подготовка станка к проведению телесервиса, вкл. соответствующий модем, а также бесплатное предоставление услуг по
телесервису в течение гарантийного срока. По истечении срока гарантии услуги предоставляются по отдельному договору.

УСТРОЙСТВА ЗАЩИТЫ И БЕЗОПАСНОСТИ В СООТВЕТСТВИИ С ТРЕБОВАНИЯМИ СЕ

- защитные решётки сбоку и сзади
- разделённый на 3 зоны предохранительный мат,
обеспечивающий возможность укладки заготовки в неактивной в данный момент зоне.

СИСТЕМА БЕСПЕРЕБОЙНОГО ЭНЕРГОСНАБЖЕНИЯ (USV)

защищает компьютер от повреждений при неполадках в сети, перегрузке или коротком замыкании. При неполадках в сети компьютер контролируемо отключается в течение минуты во избежание потери данных

ПАКЕТ КАЧЕСТВА WEEKE

- линейные направляющие в направлении осей Х и Y поставляются с металлической защитной лентой
- закрытые кабельные каналы по осям X, Y и Z

ОСНАЩЕНИЕ ИНСТРУМЕНТОМ (СВЕРЛЕНИЕ)

3 сверла НМ d = 5 мм (30540-5-05035-R)
3 сверла НМ d = 5 мм (30540-5-05035- L)
5 сверл НМ d = 8 мм (30540-5-08035-R)
5 сверл НМ d = 8 мм (30540-5-08035- L)

ПАЗОВАЛЬНАЯ ПИЛА
диаметром 125 мм
1 пильный диск с плоским зубом d=125 мм/B=3,2 мм

КРЕПЛЕНИЯ ДЛЯ ИНСТРУМЕНТА HSK
2 крепления HSK
1 зажимная цанга D=25 мм
1 зажимная цанга D=10 мм

ДОКУМЕНТАЦИЯ
В печатном виде и на компакт-диске, вкл.
каталог запчастей и электросхему.

№  ОПЦИИ

ОПИСАНИЕ

6580

КОНДИЦИОНЕР
Воздушный кондиционер для охлаждения электрического шкафа управления. Поддерживает оптимальную температуру во всех электрических узлах. Циркулируемый в шкафу воздух не подвержен влиянию пыли из внешней среды.

6063

DXF - PROFESSIONAL (загрузчик AutoCad-овских файлов).
Служит для перевода файлов формата AUTO CAD в формат WOOD WOP с целью оптимизации процесса  изменения программ обработки.

8336

ДОКУМЕНТАЦИЯ  И ТЕКСТЫ УПРАВЛЕНИЯ НА РУССКОМ ЯЗЫКЕ
Один экз. в печатном виде, один в электронном + программное обеспечение на русском языке для PC 22 + каталог запчастей на английском или немецком языках, в т.ч. чертежи (autocad) электросхемы на CD.
