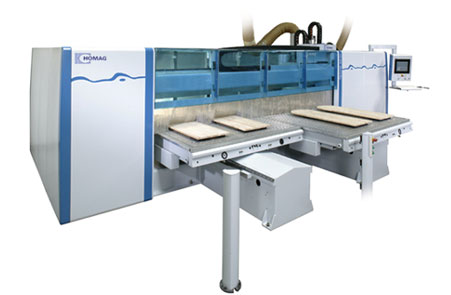

Homag BOF 612/34/13/R2

BOF 612/34/13/R2

для всех агрегатов, максимум

при фрезеровании инструментом диаметром 25 мм

Длина заготовки

При одиночной обработке

3440 мм

3740 мм

При работе в маятниковом режиме

1680 мм

1830 мм

При обработке 2-мя шпинделями

800 мм

Ширина заготовки

1300 мм

1550 мм

Толщина заготовки

Включая специальные зажимные средства

300 мм

Для трёхмерного фрезерования

На стандартных зажимных средствах

60 мм

Для всех видов агрегатов

Минимальные размеры заготовок зависят от зажимных устройств, формы и типа поверхности

База станка

Станина станка в тяжелом стабильном исполнении из стальных рам с компактной системой линейных направляющих. Предварительно беззазорно напряженный привод с зубчатой рейкой и цифровыми серводвигателями переменного тока по осям X и Y. Шарико-винтовые направляющие для оси Z. Приводы, не требующие обслуживания с электронными серво двигателями для высокой точности перемещения.

В базе станка установлены 2 агрегатные стойки на обратной стороне траверсы портала.

Максимальная скорость обработки составляет:
- 60 м/мин по оси X и Y
- 30 м/мин по оси Z
Векторная скорость 84 м/мин.

• агрегатные стойки рассчитаны на 2 отдельных Z-оси (Z1, Z2). Для быстрого попеременного применения сверлильной головки и главного шпинделя.
• путь перемещения  оси Z  - 600 мм,  позволяет применять инструмент большой длины и обрабатывать заготовки большой высоты.
• автоматическая центральная смазка для всех приводов и линейных направляющих
• отдельный аспирационный патрубок для шпинделя фрезы и сверлильный головки с центральными аспирационными патрубками для соединения на месте
• пневмоподключение R1/2 дюйма, 7 бар
• значения подключения для аспирации, пневматики, сжатого воздуха и электричества – в отдельном установочном плане
• характеристики пола должны соответствовать плану фундамента

Матричный стол R:

Зажимной стол с матрицей (сеткой) для гибкого позиционирования любого количества вакуумных зажимов.
Габариты сетки:
- Размер ячейки – 30 мм
- Ширина отверстия – 7 мм
- Глубина отверстия – 7 мм
- Расстояние между отверстиями – 120 мм

• Дополнительные отверстия в направлении оси Х для ручной фиксации заготовок – 30 мм
• Пневматическое соединение – 2 на каждой стороне
• 2 перемещаемых алюминиевых  матричных стола
• 1 рабочее место на каждый стол
• Для загрузки/выгрузки заготовок стол выдвигается из рабочей зоны
• Рабочая высота стола 850 мм
• Одноконтурная вакуумная интегрированная в стол для крепления трафаретов (шаблонов) и заготовок.
• Возможна установка резиновых прокладок или гибкого вакуумного модуля вместо трафаретов.
• Включает 20 мм резиновую прокладку
• Без трафаретов и присосок (опционально)
• Без стопорных упоров (опционально)
• Матричная обработка для увеличения производительности
• Нулевая позиция станка в левом переднем углу
• Заготовки загружаются вручную в передней части станка.

Система управления POWER CONTROL РС 85:

• система управления POWER CONTROL с системой PLC с программируемыми запоминающими устройствами (IEC 61131)
• современная операционная система Windows XP (US), защита от вирусов
• индустриальный процессор 2 ГГц и 512 МБайт RAM
• встроенный жесткий диск
• 1 жёсткий диск в сменной рамке для хранения данных
• USB-вход
• плоский монитор (17 дюймов)
• клавиатура и мышь
• подключение по оптико-волоконным проводам, защищающих от электромагнитного излучения
• подключение к сети ETHERNET через дополнительную карту и сетевое программное обеспечение (опции)

система бесперебойного энергоснабжения

Программное обеспечение:

основа ЧПУ РС85 с:
- путевым управлением по всем осям
- функцией Look - Ahead для обеспечения оптимальных
скоростей на переходах
- динамическое управление для точного ведения контура
программный пакет РС85 с графическими программами обслуживания:
- WoodWOP для графического, интерактивного составления программ ЧПУ, вкл. постпроцессор
- банк графических данных по инструменту
- обслуживание процесса обработки
- графическое отображение мест закрепления заготовок
- извещения об ошибках в прямом тексте
- до 24 программ пронумерованные в алфавитном порядке
- система диагностики WoodScout (в качестве опции)
- Schuler MDE Basic
- Wood Design для отдельного персонального компьютера:
программное обеспечение с 3-мерной оболочкой для интерактивного конструирования корпусной мебели с выдачей в качестве результата программ WoodWOP с компонентами для для отдельных операций обработки, которые осуществляются последовательно
Дистанционная диагностика через модем.
- По истечении гарантийного срока услуги сервисного центра предоставляются по отдельному договору

Внимание! Доступ к системе управления станка неавторизованного персонала освобождает HOMAG от гарантийных обязательств и ответственности за производство.

• программирование и прогон 2 заготовок
• условие: подходящие для ЧПУ чертежи с размерами, инструмент и материал для тестирования
• заготовка должна обрабатываться за один зажим
• прогон прочих заготовок возможен дополнительно

Устройства защиты и безопасности

• контроль безопасности в зоне обслуживания при помощи защитных матов на полу.
• четырёхстороннее защитное ограждение
• все станки для стран-участниц ЕС со знаком СЕ в соответствии с директивой ЕС по станкам 98/37/EG
• величина концентрации древесной пыли 2 мг/м3 при условие выполнения заказчиком указанных в плане норм.

Электрооборудование

• свободностоящий электрический шкаф
• поворотный на 180 град пульт обслуживания, встроенный в электрический шкаф
• инсталляция согласно евронорм EN 60204
• Питающее напряжение 400 В, 50/60 Гц
• FI- защитный включатель только допустимый в сочетании с чувствительным ко всем токам выключателем. Если мощность прибора не достаточна, мы советуем использовать дополнительно прибор контролирующий изменение тока предписанные температуры воздуха рабочей зоны + -10  + 40 град С.

Пакет качества HOMAG

- поставляются в закрытом исполнении, чтобы избежать повреждений кабеля
- линейные направляющие в направлении осей Х и Y поставляются с металлической защитной  лентой (защита от грязи)
- TUV-сертификат по DIN EN ISO 9001:2000

Документация на русском языке

- документация на СD
- инструкция по эксплуатации в печатном виде

7021

Защитное ограждение боковой стенкой слева

Опора с решеткой крепятся дюбелями к полу, высота 1800 mm

7023

Защитное ограждение задней стенкой

Опоры с решёткой крепятся дюбелями к полу, высота 1800 mm

7075

Усиленный вакуумный насос (2 шт.)

100/140 м3/ч вместо стандартного вакуумного насоса 66/100 м3/ч

7302

Базовые упоры для матричного стола (28  шт.)

Индивидуально позиционируемые упоры. Ход 60 мм.

7390

Шпилька для фиксации трафаретов (32 шт.)

Для пристегивания трафаретов к столу.

7437

Главный шпиндель 11 кВт (2 шт.)

Основной инструмент для сверления, фрезерования и пиления заготовки под любым углом.
Главный шпиндель 11 кВт:

• устройство для крепления инструмента HSK F63 - DIN 69893.
• прецизионный зажим для высокопроизводительного инструмента
• асинхронный трехфазный двигатель с контролем силы тока и жидкостным охлаждением
• шпиндель с гибридным подшипником для обеспечения большой точности выполняемых операций и увеличения ресурса работы при большом количестве перенастроек.
• - 11 кВт при режиме работы S6
• - 7,5 кВт при S1
• преобразователь частоты для электронной регулировки числа оборотов.
• число оборотов программируется бесступенчато в диапазоне 1000 - 24000 об/мин
• полная номинальная мощность от 10000 об/мин
• вес инструмента макс. 5 кг, вкл. крепление.
• длина инструмента макс. 200 мм от нижней кромки шпинделя двигателя.
• диаметр инструмента:
• макс. 180 мм для фрезерного инструмента.
• макс. 200 мм для применения пилы
• датчик вибрации для эксплуатационного надзора во время обработки: защищает шпиндель от повреждений из-за неправильного крепления и использования инструмента; в момент достижения критической отметки подается сигнал неисправности и двигатель останавливается.
• автоматическое снижение скорости подачи при снижении скорости вращения.
• без креплений инструмента и самих инструментов.

7441

Ось С с креплением для инструмента (2 шт.)

- Для крепления инструмента и работы с осью С.

7444

Система ощупывания Senso-Flex для основного шпинделя (2 шт.)

 - Для ощупывания при выполнении операций фрезеровки для получения максимальной точности обработки
- Ощупывающее кольцо регулируется по оси Z.

7451

Тарельчатый механизм смены инструмента,
10-ти позиционный d=120 (2шт.)

для инструментов и агрегатов с креплением HSK F63
вес инструментов макс.6 кг, вкл. крепление для агрегатов макс. 10кг
возможны следующие оснащения инструментами и агрегатами:
- 10 x диаметр макс. 120 mm или
- 5 x диаметр макс. 180 mm и
- 5 x диаметр макс. 70 mm
макс. диаметр шлифовального инструмента 190 мм
привод тарелки для инструмента с управляемой осью для более быстрой смены

6172

Система охлаждения для шкафа управления

Нужна при работе в помещении с температурой выше 35 градусов Цельсия или при использовании серво-двигателей.

6383

Система диагностики WOODSCOUT

Программный пакет для графической диагностики состояния станка.
Система WoodScout обеспечивает систематическое устранение неполадок, что приводит к существенному увеличению надёжности работы станка:
-графическая диагностика SPS на различных уровнях
-обучающая система благодаря возможности ввода и запоминания причин возникновения и способов устранения неполадок
-оптимальная поддержка для исключения простоев станка

6448

Программа Barcode

 Программа для работы со штрихкодированием.
+ ручной сканер штрихкода.

6608

Программа DXF Professional

Для импорта файлов AutoCAD.

6625

     WOODWOP-ПАКЕТ
PC: BOF-Портальный тип

С помощью этого программного пакета ЧПУ-программы для ЧПУ-управления PC85 могут составляться графически в интерактивном режиме.
Он включает следующие функции:
-комфортная, полностью управляемая с помощью меню рабочая поверхность
-создание контура с помощью интегрированного программирования
ведения контура / ввод размеров с помощью абсолютных значений
или переменными для простого создания вариантов (вариантная программа)
-выбор отдельных обработок в помощью меню / графическое представление программируемой заготовки напрямую при вводе на экране
-автоматическое отображение частей
-вкл.постпроцессор для получении программ в DIN 66025
-вкл.интерфейс для приема данных чертежа из CAD-систем в DXF-формат для дальнейшей обработки. При этом следует соблюдать определенные рекомендации, как напр., распределение эскиза
-лицензия действительна для нескольких инсталляций внутри одного производственного места установки
- постпроцессор внутри одного производственного места установки для одного станка
-условие: AV-PC с Windows 2000, NT4 или XP

8336

Документация на русском языке

документация на CD
документация в печатном виде.
