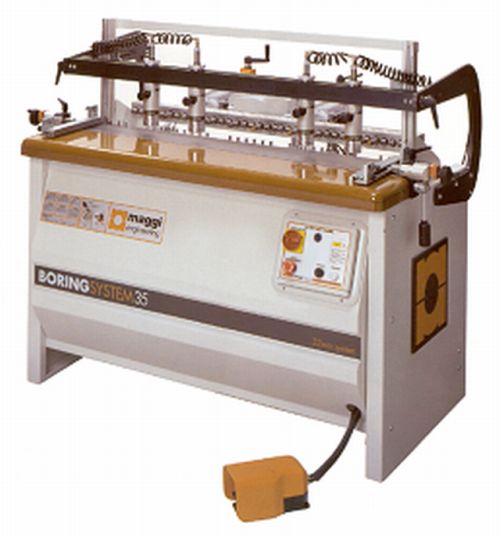

Описание станка:
- Пневматическая система регулировки угла наклона многошпиндельного агрегата от 0-900 с возможностью фиксации в любой позиции;
- Новая система боковых откидывающихся упоров с возможностью корректировки угла и устройствами тонкой регулировки с цифровыми индикаторами;
- Четыре пневматических прижима детали, не требующие предварительной настройки по высоте;
- Задняя упорная линейка для точного соединения горизонтальных и вертикальных деталей а также для сверления третьего ряда отверстий (перфорации) на макс. расстоянии от задней кромки 300 мм;
- Передвижная упорная линейка с мм-шкалой, L = 3000 мм, четыре передвижных откидывающихся упора;
- Рабочий стол, разделённый на две части: стальную и из МДФ, поверхность которой предохраняет от появление царапин и облегчает позиционирование заготовки;
- На многошпиндельной головке предусмотрены три места для установки инструмента, макс. d 40 мм;
- Запатентованная система быстрой перестановки глубины сверления в зависимости от d свёрл и их длины;
- Комплект быстросъемных патронов 5 шт.
Технические характеристики:
Количество шпинделей |
35 шт |
Межцентровое расстояние |
32 мм |
Межцентровое расстояние между первым и последним шпинделем |
1088 мм |
Пневматическая система наклона многошпиндельной головки |
0°-90° |
Макс. глубина сверления |
100 мм |
Макс. ширина и длина заготовки |
1340 мм х не огр. |
Размер рабочего стола |
1330 х 410 мм |
Потребляемая эл. мощность |
2х1,5 кВт |
Частота вращения шпинделей |
2800 об/мин |
Потребность пневматической системы |
6 - 8 Атм |
Вес |
450 кг |
