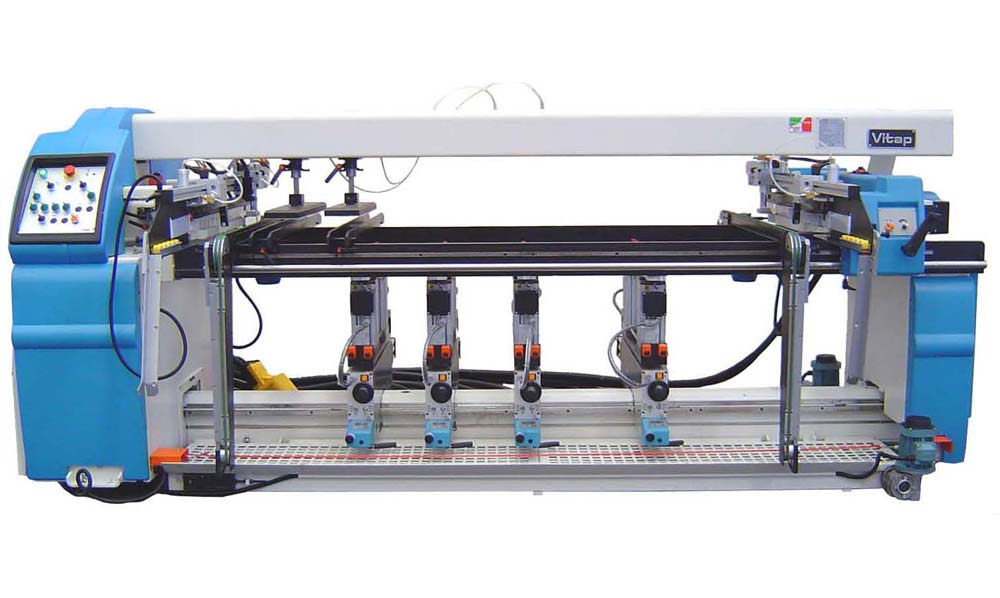

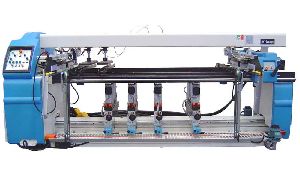

Описание станка:
- Длина рабочего стола 2000 или 2500 мм
- Ленточный конвейер подачи деталей
- 2 горизонтальные сверлильные группы на 21 шпиндель, регулируемые по высоте и глубине сверления. Подвижная правая группа.
- Возможность установки до 6 нижних вертикальных консолей
- Каждая вертикальная консоль оснащена 2 электродвигателями по 1.35 кВт и 2 сверлильными группами по 9 или 11 шпинделей. Поворот сверлильных групп на угол 900 производится вручную. Пневмоблокировка положения.
- Синхронный/асинхронный цикл сверления в горизонтальной и вертикальной плоскостях (вертикальное, затем горизонтальное сверление)
- Прижим детали сверху двумя пневмоприжимами
- Ограничительные упоры для позиционирования детали
- Управление рабочими операциями с помощью панели управления
Технические характеристики:
|
Количество и мощность двигателей горизонтальных групп, кВт |
2 х 1.84 |
Количество шпинделей горизонтальных групп, шт. |
2 х 21 |
Максимальная толщина заготовки, мм |
80 |
Минимальная длина заготовки, мм |
240 |
Максимальная глубина сверления, мм |
70 |
Расход воздуха на 1 сверлильную группу, л/цикл |
7 |
Частота вращения шпинделей, об/мин |
2800 |
Рабочее давление, атм. |
6-8 |
Электрическое напряжение |
380В / 50-60 Гц |
Минимальное расстояние между вертикальными консолями, мм |
96 |
Максимальное расстояние между вертикальными головками |
2000 / (2500 опция) |
Потребность пневматической системы, мин. атм. |
6-8 |
Габариты станка, мм |
3300(3800)x1400x1600 |
Вес станка (6 вертикальных консолей), кг |
1700 |
Базовая комплектация:
Рабочий стол шириной 2000 мм
2 горизонтальных сверлильных группы с 21 шпинделем каждая, электродвигателем 1.84 кВт и возможностью регулировки по высоте посредством цифрового регулятора. Подвижная правая группа
Алюминиевая линейка 3000 мм с 4 независимыми пневматическими упорами
Алюминиевая линейка 1500 мм на подвижной правой горизонтальной группе с 1 пневматическим упором
Синхронное/асинхронное сверление в горизонтальной и вертикальной плоскостях
Ленточный конвейер подачи деталей
2 безопасных пневмоприжима (поворачиваемые в диапазоне 0-90 0)
Фронтальные и боковые пневматические толкатели
Электронная цепь аварийной остановки станка
2 опорных балки рабочего стола
Комплект инструмента для обслуживания станка
Соответствие нормам безопасности CE |
Дополнительное оснащение:
36503250 |
Удлинение рабочего стола до 2500 мм |
03.36002290 |
Вертикальная консоль в комплектации
2 перемещаемых по направляющей эл/двигателя по 1.35 кВт, приводы для поворотных сверлильных групп поз. 36503329 и 36503330
система поперечного перемещения и поворота сверлильных групп с пневмоблокировкой положения селектором на фронтальной части консоли
регулятор глубины сверления с цифровым индикатором
система позиционирования консоли по направляющей с магнитной полосой и электронной индикацией положения |
36503329 |
Сверлильная головка с возможностью поворота на 90° с 9 шпинделями, рассчитанными на быстродействующие зажимные приспособления. |
36503330 |
Сверлильная головка с возможностью поворота на 90° с 11 шпинделями и предварительной настройкой на быстродействующие зажимные приспособления. |
36502660 |
Входной конвейер 700 мм |
36502534 |
Центральный податчик |
36502683 |
Выходной конвейер 700 мм |
36503067 |
Миниконвейер для малых деталей |
36501828 |
Гидродинамический тормоз |
36502871 |
Двойной упор |
46501404 |
Балка рабочего стола |
03.36102670 |
Дополнительный прижим |
36502606 |
Карманный податчик деталей размером мин. 40х240, макс. 200х2000 |
36502780 |
Устройство для сбора пыли и опилок 2500 мм |
36503990 |
Устройство для сбора пыли и опилок 2000 мм |
|
