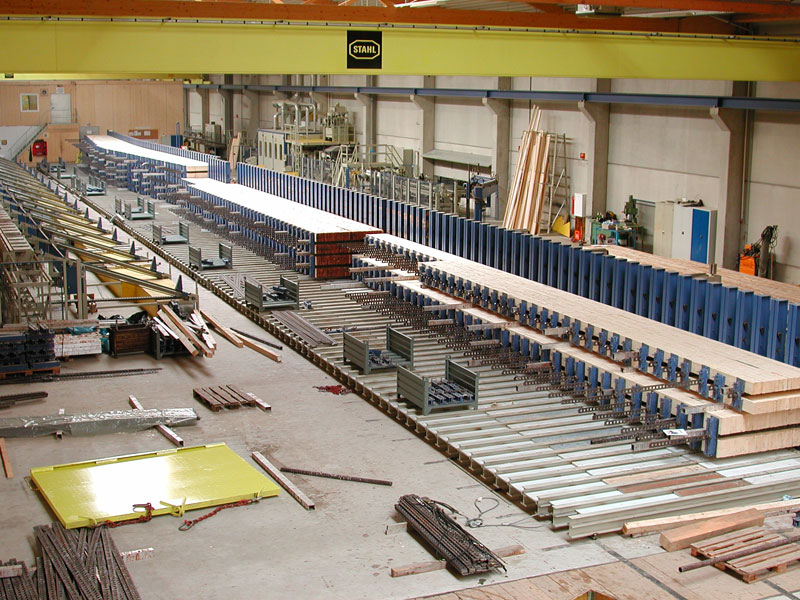

1. Механическое поле (двутавровые балки) для крепления прессовальных стоек.
длина: |
25 |
м |
ширина: |
3,5 |
м |
расстояние между двутавровыми балками: |
400 |
мм |
2. Прессовальные стойки для зажима тяговых штанг.
высота: |
2 000 |
мм |
количество стоек: |
63 |
шт. |
3. Перемещаемая по рельсам консоль с системой гидравлического зажима тяговых штанг.
Гидравлический зажим (высота устанавливается вручную), усилие прессования макс. 240 кН
с регулировкой усилия прессования, выводом текущего и заданного значения, точность регулировки 2%. Защита от перегрузки, усилие прессования 300 кН.
величина вертикального перемещения: |
1 800 |
мм |
скорость продольного перемещения: |
7/40 |
м/мин |
мощность двигателя продольного перемещения: |
0,75 |
кВт |
мощность гидравлического узла: |
2,2 |
кВт |
величина продольного перемещения: |
27,5 |
м |
4. Продольные рельсы с кабель-каналом.
Перемещаемая по продольным рельсам каретка с консолью гидравлического зажима. Автоматическое продольное перемещение и вращение консоли, также как и ручное перемещение каретки и кабеля консоли может регулироваться. Электрическая сеть для электроснабжения отдельных узлов вмонтирована непосредственно в пресс.
5. Дополнительное крепление системы зажима.
Дополнительное крепление узла гидравлического зажима на цеховой кран-балке; включая электрический кабель для электроснабжения. Гидравлический зажим (высота устанавливается вручную), усилие прессования макс. 240 кН.
6. Прижимные башмачки, тяговые штанги, резьбовые фиксаторы.
прижимные башмачки, фикс.: |
300 мм |
125 |
шт. |
прижимные башмачки, фикс.: |
200 мм |
125 |
шт. |
тяговые штанги: |
1 700 мм |
250 |
шт. |
резьбовые фиксаторы с устройством разжима: |
250 |
шт. |
опции: |
прижимные башмачки: |
200 - 300 |
мм |
прижимные башмачки: |
140 - 250 |
мм |
прижимные башмачки: |
100 - 200 |
мм |
прижимные башмачки для одного слоя: |
100 - 300 |
мм |
тяговые штанги: |
2 600 |
мм |
тяговые штанги: |
1 300 |
мм |
Электрическое оборудование:
- рабочее напряжение: 400 В, 3 фазы; все двигатели закрыты, степень защиты IP 54
- электрическое оборудование и эксплуатационные данные соответсвуют стандартам VDE
- электрическое оборудование SIEMENS, MOELLER, TELEMECANIQUE, LENZE, WATT, ABB, LEROY-SOMER, RITTAL.
Стандартные приложения:
- 1 шт. инструкция по эксплуатации на английском языке
- 1 комплект электросхем на английском языке
- 1 комплект инструмента для технического обслуживания
Цвет:
RAL 5021 водно-голубой
станина станка, суппорты, рамы шумозащитных колпаков, конвейеры.
RAL 1014 цвет слоновой кости
шумозащитные колпаки, эксгаустерные патрубки.
RAL 1028 цвет жёлтой дыни
двигающиеся и вращающиеся части (карданы, шкивы, подающие ролики), защитные щитки, устройства защиты.
Поставщики:
электрические компоненты |
SIEMENS, MOELLER, TELEMECANIQUE, RITTAL |
электродвигатели |
ABB, SIEMENS, LEROY-SOMER |
датчики |
TELEMECANIQUE, SIEMENS, IFM |
пневматическое оборудование |
FESTO |
гидравлическое оборудование |
NEUSON, HAWE |
гидравлические клапана |
VICKERS, HAWE |
сервопривода и частотные преобразователи |
LENZE, DEMAG, WATT |
подшипники |
FAG, SKF |
|
общая мощность: |
5 |
кВт |
вес: |
≈ 38 700 |
кг |
