Линия Ledinek-2

Версия для печати


1. Cтанция сортировки


Cостоит из:

  • наклонные направляющие
  • поднимающиеся цепные транспортёры
  • ленточный конвейер



ширина:

350

мм

длина:

6 100

мм

высота:

≈ 1 200

мм

количество цепей:

4

шт.

скорость подачи:

100

м/мин

мощность:

1,5

кВт

2. Подающий конвейер для оптимизатора.

длина:

7 000

мм

ширина:

300

мм

высота:

1 000

мм

скорость подачи:

20 ÷ 120

м/мин

мощность:

1,5

кВт

3. Линия оптимизации Paul модель 18KE.

Состоит из:

  • буфер и система подачи
  • ленточный конвейер
  • отводящий ленточный конвейер с боковыми сбрасывателями, длина 12 м
  • система управления MAXI 5 Basic

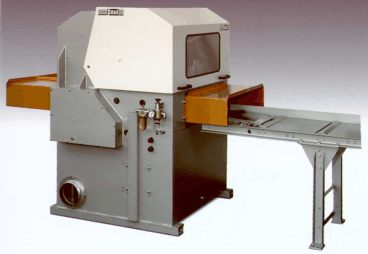

Программируемый автоматический торцовочный станок для выбраковки пороков древесины и оптимизации распила (модель 18КЕ) представляет собой стабильную сварную конструкцию, с несущими стенками, толщиной 20 мм. в звукоизоляционном кожухе станка имеется смотровое окно, которое может откидываться.

Характеристики станка:

  • высота пропила 180 мм;
  • двигатель пилы 18Е/КЕ: 7,5 кВт, 400 В, 50 Гц (11 кВт, 400 В, 50 Гц – опция);
  • диаметр пильного диска 800 мм (базовая комплектация инструментом не комплектована);
  • система подачи: Siemens AC-сервопривод, вращающий момент 2 – 4,5 Нм, бесступенчатая регулировка частотным преобразователем;
  • 4 приводных рифленых вальца (2 сверху, 2 снизу);
  • скорость хода пилы с бесступенчатой регулировкой;
  • привод нижних вальцов через зубчатую передачу;
  • привод верхних вальцов через карданный вал;
  • электронное управление в отдельном распределительном шкафу.

Автоматическая система управления состоит:
  • измерительный ролик;
  • фотоэлементы для распознавания начала и конца заготовки.

Люминесцентный датчик:
Люминесцентный датчик предназначен для распознавания меловых штрихов, которыми помечаются дефектные места на заготовке. датчик настраивается вручную на толщину заготовки. также люминесцентный датчик имеет защиту от повреждений, которые возможны при прохождении заготовок.

Комплект поставки:

  • одна упаковка люминесцентных мелков, 12 шт;
  • два держателя мела;
  • один прижимной ролик 150 × 90 (для пиления заготовок 20 мм);
  • пневматический механизм очистки;
  • диаметр аспирационного патрубка 250 мм.


ЧПУ – управление:


  • ПК-управление MAXI 5 Basic;

  • программное обеспечение MAXI 5 Basic модель 18:

  • регулируемый останов станка;

  • возможность предварительного программирования максимум до 30 фиксированных значений длины каждой спецификации, возможен ввод 4 различных спецификаций;

  • оптимизация заготовок;

  • цикл;

  • предварительный выбор вырезки и торцовки;

  • возможность торцовки по меловому очертанию.

ЧПУ – управление:

станок выполнен по нормам безопасности СЕ.

длина заготовки (на входе):

мин.

1 000

мм

макс.

6 100

мм

ширина заготовки:

мин.

50

мм

макс.

600

мм

толщина заготовки:

мин.

15

мм

макс.

180

мм

сечение пиломатериала:

мин.

40 ´ 75

мм

макс.

180 ´ 280

мм

длина заготовки (на выходе):

мин.

600

мм

макс.

6 050

мм

мощность двигателя пилы (опция):

7,5 (11)

кВт

частота вращения:

1 480

об/мин

диаметр пильного диска:

800

мм

мощность двигателя подачи (номинал/импульс):

4 / 9

кВт

скорость подачи:

макс.

160

м/мин

диаметр верхних подающих вальцов:

129

мм

диаметр нижних подающих вальцов:

159

мм

вращающий момент (регулируемый)

2 – 4,5

кН

диаметр эксгаустерного патрубка:

200

мм

скорость воздушного потока:

35

м/сек

рабочая высота:

850

мм

вес:

2 000

кг

4. Ленточный конвейер с боковыми сбрасывателями.

длина:

6 500

мм

ширина:

300

мм

высота:

1 000

мм

скорость подачи:

10 ÷ 60

м/мин

мощность:

1,1

кВт
