Линия Ledinek-1

1. Загрузочный цепной транспортёр.

ширина:	6 100	мм
длина:	4 500	мм
высота (верхняя грань):	700	мм
мощность:	4	кВт

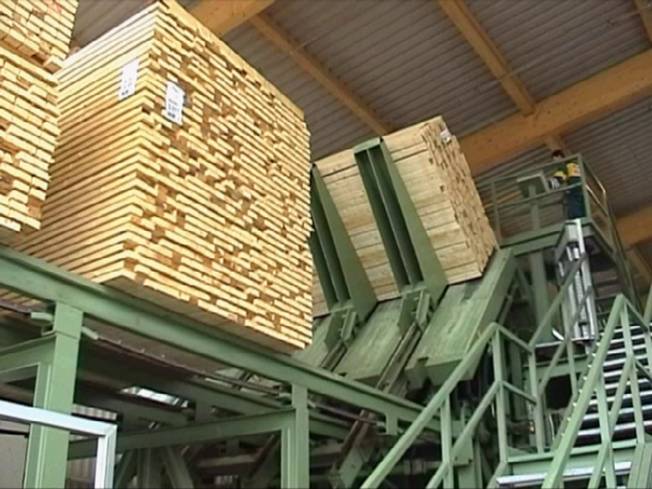

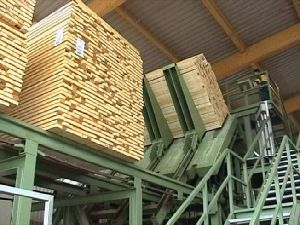

2. Гидравлический подъёмник, с наклоном штабеля.

Устройство для перемещения штабеля пиломатериалов с поперечного цепного конвейера и подачи одного слоя пиломатериалов на подающий конвейер. гидравлический наклон, перемещение по высоте редукторными электродвигателями.

макс. грузоподъемность:	50	кН
ширина:	6 100	мм
длина вилки:	1 300	мм
количество вилок:	4	шт.
мощность:	7,5	кВт
скорость подъёма:	≈ 4	м/мин
подъём:	1 500	мм
наклон:	0 - 50	°

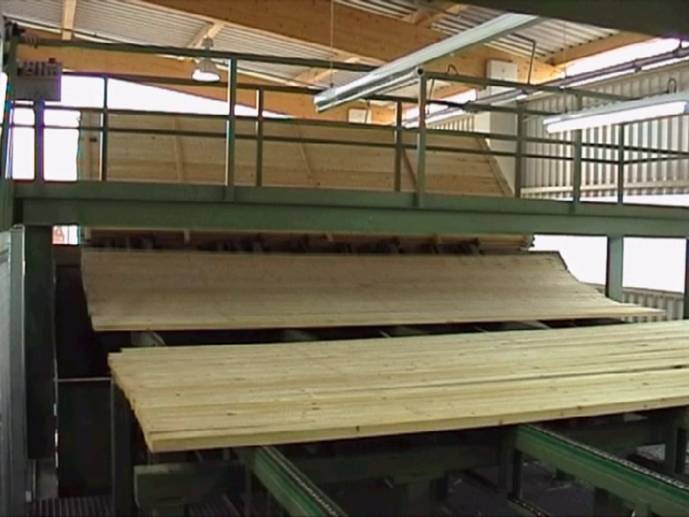

3. Ленточный конвейер для прокладок.

Прокладки падают вниз из штабеля на ленточный конвейер и транспортируются в накопительный бункер, который расположен в конце ленточного конвейера.

длина:

≈ 7 000

мм

ширина:

300

мм

высота:

≈ 500

мм

мощность:

1,5

кВт

скорость подачи:

≈ 120

м/мин

4. П оперечный цепной транспортёр с автоматическим устройством разобщения.

Цепной конвейер для подачи одиночных слоёв пиломатериалов на роликовый транспортёр.

длина:	2 800	мм
ширина:	6 100	мм
высота:	2 000	мм
количество цепей:	4	шт.
мощность:	2,2	кВт

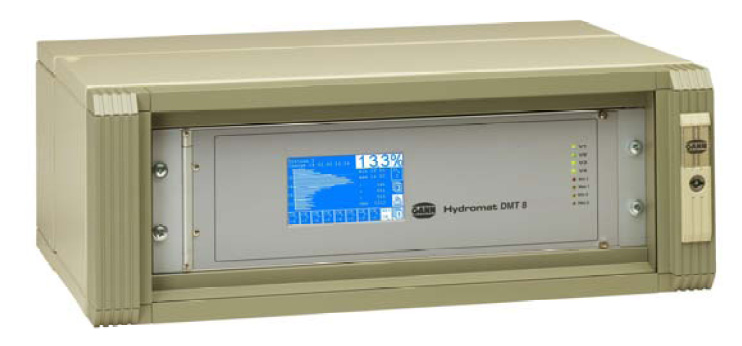

5. Влагомер GANN DMT 8.

Измерительное, регистрирующее и управляющее устройство GANN DMT-8 HYDROMAT получает данные о влажности пиломатериалов от пневматически управляемой измерительной станции, включающей электронный измерительный усилитель. управляющее устройство останавливает транспортёр, после чего происходит короткотактное измерение, по результатам которого пиломатериалы сортируются в зависимости от влажности. измерительное и управляющее устройство GANN DMT-8 HYDROMAT в стандартном исполнении состоит из базирующихся на микропроцессорной технологии измерительного устройства и блока управления с жидкокристаллическим сенсорным дисплеем (19") в распределительном шкафе. крепление пульта, а также соединительный кабель 1,5 м. включены в поставку.

Измерительное тактовое устройство GANN DMT-8 HYDROMAT соответствует требованиям FMPA Otto Graf Institute, Германия для производства клееных несущих конструкций из древесины.

распределительный шкаф с запирающейся, застекленной лицевой дверью: высота: 212 мм × ширина: 600 мм × глубина: 415 мм; вес: 25 кг;
корпус измерительного усилителя: длина: 300 мм × ширина: 200 мм × высота: 85 мм; вес: 3,5 кг;
измерительная станция, вес: 45 кг;
степень защиты IP 40, электроподключение: 220 В, переменный ток, 50 Гц;
отдельный корпус измерительного усилителя, включая электроснабжение и устройство безопасности.

Методы измерения: определение влажности основано на измерении сопротивления, электрического тока пропускаемого через пиломатериал тактовым методом.

Оборудование:

сенсорный дисплей для ввода параметров и вывода измерительных значений;
2 линии сигнализации для сортировки в зависимости от влажности;
измерительная станция состоит из вертикально перемещаемой пневматическим цилиндром электродной стойки, соединительного кабеля, блока юстировки, контр-прижима и измерительных электродов.

6. В ыталкиватели для выбраковки непросушенных пиломатериалов.

ширина:	6 100	мм
длина:	600	мм
высота:	2 000	мм
количество цепей:	4	шт.
скорость подачи:	18	м/мин
мощность:	0,75	кВт
