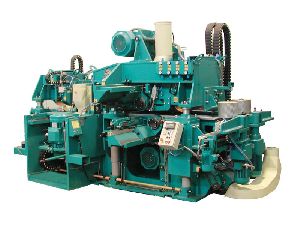

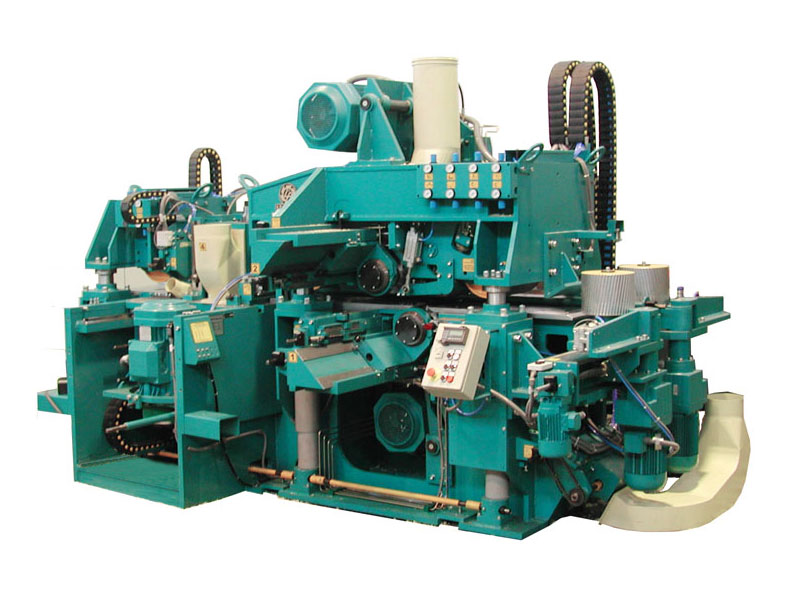

Четырёхсторонний станок SUPERLES 300 4V-S150

Четырёхсторонний станок для строгания ламелей в специальном исполнении:

• станок в мощном исполнении, спроектирован специально для четырёхстороннего строгания сращенных ламелей для многослойного клеёного бруса;
• на входе станка неперемещаемый рабочий стол; регулировка по ширине вручную, управляется и отображается посредством механического цифрового индикатора;
• заменяемые столешницы хромированы;
• верхняя часть станка регулируется приводом;
• регулировка позиции верхней части станка управляется и отображается на жидкокристаллическом дисплее;
• верхняя часть станка перемещается по шести мощным хромированным стойкам (колоннам) (слева/справа) диаметром 120 мм;
• правый направляющая линейка, подача заготовки по центру;

Вертикальный строгальный узел с «плавающими» валами:

• параллельные «плавающие» вертикальные шпиндели обеспечивают чистое строгание длинных деревянных заготовок, имеющих большие изгибы; «плавающие» шпиндели повторяют изгибы заготовок и таким образом, обеспечивают экономичность обработки; пневматическое боковое давление на левом шпинделе обеспечивает прекрасное управление заготовками;
• вертикальные шпиндели могут переключаться в обычный режим работы с жесткой фиксацией;
• рабочая ширина - регулируется приводом; управляется и отображается на жидкокристаллическом дисплее;
• ручная установка глубины резания на правой направляющей линейке и регулировка левого шпинделя; механический цифровой индикатор;
• ручная аксиальная регулировка - до 80 мм; отображается на жидкокристаллическом дисплее;

Сборные фрезерные головки -система Ledinek:

• преимущество системы Ledinek - это быстрая и простая смена ножевых головок;
• с помощью привода нижняя или верхняя ножевая головка перемещается за пределы рамы станка (вместе с подшипниками и шкивом) где очень легко сменить ножевую головку;

• станок оснащён специальной шарико-винтовой системой перемещения верхней части станка для прецизионной регулировки рабочей высоты;
• столешница станка со сменными мощными хромированными плитами- секционный прижимной башмак перед верхним шпинделем пневматический;

Гидравлическое оборудование:

• гидравлическая система зажима для всех колонн (после регулировки высоты) с усилием прессования 750 кН на колонну;
• натяжение ремней горизонтальных шпинделей;
• гидравлическая блокировка горизонтальных шпинделей в станине станка;

• скорость регулируется частотным преобразователем (инвертером);
• оригинальный механизм подачи с косозубыми подающими роликами на входе станка;
• закрытая не требующая значительного ухода карданная система подачи с непосредственным приводом подающих роликов, гарантирующим точную подачу даже в случае влажной или смолянистой древесины;
• все верхние и первый нижний ролики пневматические;
• остальные нижние ролики регулируются по высоте вручную;

* при отключении осцилляции горизонтальных валов (при наличии подобной опции) минимальная ширина заготовки уменьшается до 40 мм
** толщина заготовки до 160 мм возможна при применении соответствующего инструмента на вертикальных шпинделей

Максимальный съём стружки:

• максимальный съём стружки зависит от скорости подачи, рабочей ширины, эксплуатационных характеристик установленного оборудования, условий и качества древесины, а также от требуемого качества поверхности;
• установленная мощность двигателей шпинделей не подразумевает возможность одновременного совпадения следующих параметров:

Инструмент:

Станок комплектуется следующими ножевыми головками:

• 2 шт. ножевые головки 205 × 330 мм; Z=10;
• бланкеты (ножи) 3 × 35 × 330 мм;
• 2 шт. ножевые головки с гидрозажимом 205 × 130 мм; Z=10;
• бланкеты (ножи) 3 × 35 × 130 мм;

• рабочее напряжение: 400 В, 3 фазы; все двигатели закрыты, степень защиты IP 54;
• автоматическое переключение с "треугольника" на "звезду" или частотный преобразователь на расстоянии не менее 4 м до распределительного щита;
• распределительный щит со степенью защиты IP 43 (большие расстояния возможны за дополнительную плату);
• электрическое оборудование и эксплуатационные данные соответсвуют стандартам VDE;
• электрическое оборудование SIEMENS, MOELLER, TELEMECANIQUE, LENZE, WATT, ABB, LEROY-SOMER, RITTAL;
• все двигатели оснащены устройствами торможения;

Внешние условия:

• допустимая температура эксплуатации 0 ÷ 40°C;
• относительная влажность 5 ÷ 95%, конденсация не допускается; давление воздуха 675 ÷ 810 мм рт. ст.- оборудование с увеличенным температурным диапазоном - опция;

• станок оснащён фитингами и регуляторами давления; всё оборудование FESTO

• включая 10 литровый резервуар для смазочного материала
• централизованная смазка
• труднодостижимые точки смазки соединены патрубками и выведены в тавотницу на лицевой панели станка, на которой возле каждого ниппеля указана необходимая частота смазки.- вращающиеся и лёгко доступные соединительные патрубки включены.

• 1 шт. инструкция по эксплуатации на английском языке
• 1 комплект электросхем на английском языке- 1 комплект инструмента для технического обслуживания

RAL 5021 водно-голубой
станина станка, суппорты, рамы шумозащитных колпаков, конвейеры
RAL 1014 цвет слоновой кости
шумозащитные колпаки, эксгаустерные патрубки
RAL 1028 цвет жёлтой дыни
двигающиеся и вращающиеся части (карданы, шкивы, подающие ролики), защитные щитки, устройства защиты

Защитное ограждение и шумоограждающие конструкции - предоставляются заказчиком.

габариты:	ширина	≈ 2 800	мм
	длина	≈ 2 800	мм
	высота	≈ 2 200	мм
вес:		≈ 13 000	кг
общая мощность:		100	кВт
