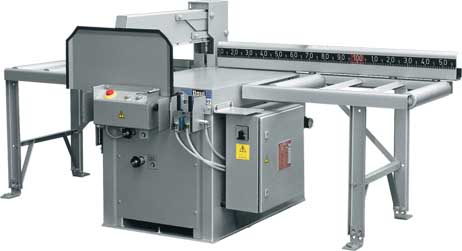

На данном станке диск пилы поднимается вертикально, за счёт этого время выхода пилы гораздо ниже чем у других моделей. таким образом, достигается более высокая производительность.
для того, чтобы еще больше увеличить производительность, предлагается устройство ограничения хода, которое точно соответствует толщине заготовки. при достижении требуемой высоты реза пила сразу возвращается в начальное положение.
подъём пильного диска производиться гидравлически, что обеспечивает большее усилие резания и точную регулировку скорости подачи пилы.
в базовой комплектации предлагается станок с наклонным рабочим столом, что обеспечивает удобство в работе. высота рабочего стола 800 мм. направление подачи заготовки не фиксированное.
станок оснащён автоматическим защитным и прижимным устройством.
В базовое оснащение станка входит:
66-020.00 |
базовый станок с наклонным рабочим столом и сменными алюминиевыми вставками стола |
24-332.04 |
основной двигатель 7,5 кВт 400 В 50 Гц 1450 об./мин B3 |
23-806.18 |
возможность использования пильного диска 800×40×4 |
66-311.00 |
автоматическое защитное устройство |
61-430.17 |
эксплуатация 2 руками (защита от доступа) |
66-410.01 |
гидравлическое оборудование |
61-426.08 |
электрическое оборудование 12.9-18.9A; запуск переключением со звезды на треугольник; подготовлено к установке устройства блокирования дверцы доступа с пильному диску в период работы |
Устройства безопасности по 89/392/EU:
61-340.25 |
блокирования дверцы доступа с пильному диску в период работы |
61-340.28 |
автомат защиты |
61-338.01 |
защита от шума |
61-426.60 |
электронный тормоз основного двигателя |
Технические характеристики |
размеры заготовки: |
толщина: |
200 мм |
ширина: |
350 мм |
характеристики станка: |
скорость вращения пилы: |
1 450 об./мин |
максимальный диаметр пильного диска: |
800 мм |
максимальное число резов в минуту: |
30 |
общие размеры станка |
длина: |
1 006 мм |
ширина: |
700 мм |
высота: |
1 370 мм |
электричество |
рабочее напряжение: |
3 фазы, 400 В |
частота: |
50 Гц |
мощность: |
7,5 кВт |
аспирация |
диаметр верхнего эксгаустерного патрубка: |
125 мм |
диаметр нижнего эксгаустерного патрубка: |
160 мм |
требуемая производительность аспирации (производитель): |
3 270 м3/час |
скорость воздушного потока (производитель): |
28 м/сек |
требуемая производительность аспирации (СЦПС): |
4 090 м3/час |
скорость воздушного потока (СЦПС): |
35 м/сек |
разрешение: |
2 000 Па |
фундамент |
вес станка: |
360 кг |
удельное давление в области точки опоры: |
1,20 Н/мм2 |
толщина бетона (мин): |
200 мм |
качество бетона (на сжатие/растяжение): |
B25 |
* разница по требованиям к аспирации между производителем и СЦПС возникает вследствие разности точек отсчёта: производитель оборудования указывает требования по скорости воздушного потока непосредственно в эксгаустерном патрубке без учёта потерь в системе аспирации, мы же указываем требования непосредственно к локальной системе аспирации (н-р: УВП –5 000, производство ОАО «Консар»); случаи с цеховой аспирационной системой требуют дополнительного обсуждения
Производитель оставляет за собой право на внесение технических изменений
комплектация:
увеличение мощности двигателя до 11 кВт:
24-332.05 - включая схему запуска с переключением со звезды на треугольниr
