OEST Hydromix FD (Германия)

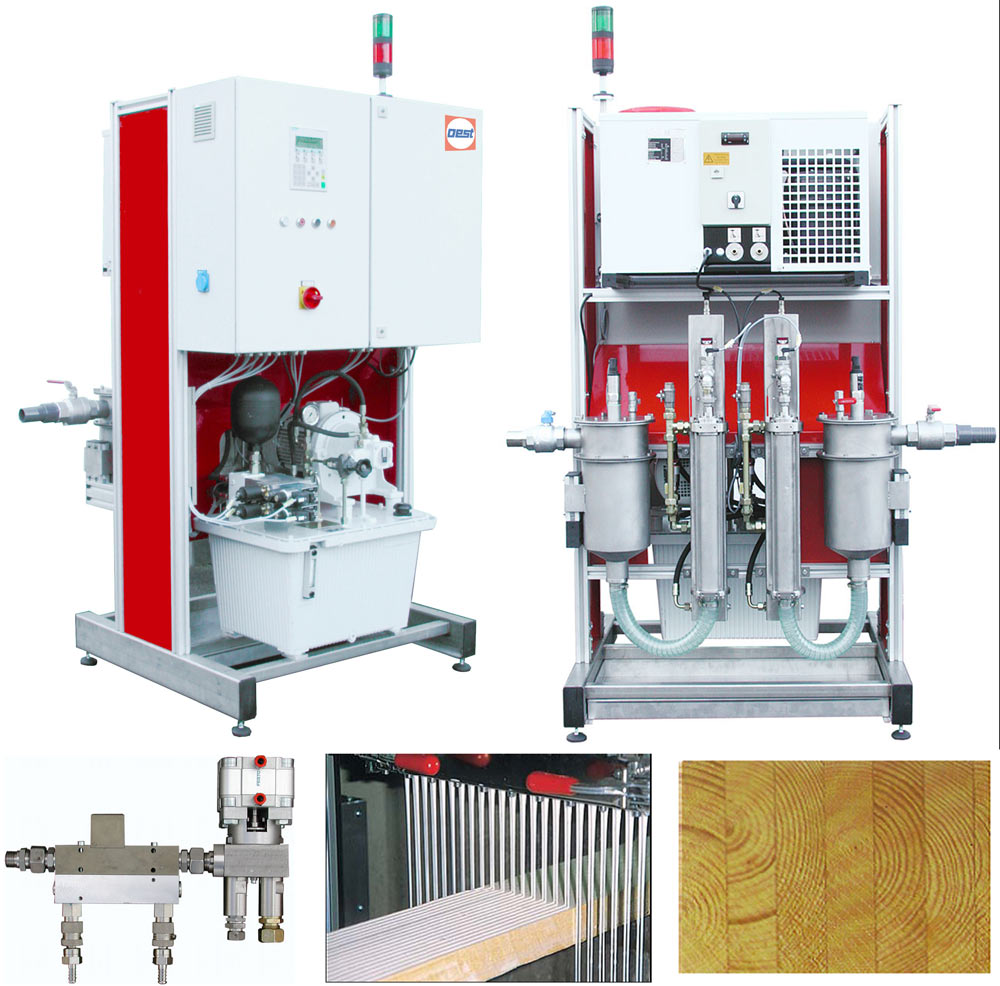

КОМПЛЕКСНАЯ УСТАНОВКА ПОДГОТОВКИ КЛЕЕВОЙ СМЕСИ И НАНЕСЕНИЯ НА ПЛАСТЬ HYDROMIX FD (Германия)

Установка для подготовки клеевой смеси и ленточного нанесения на поверхность заготовки укомплектованная для применения изоционат модифицированных сополимерных эмульсий с жидкими клеем и отвердителем.

Условия:

Заказчик должен обеспечить подающий и отводящий транспортёр для ламели с максимальной скоростью подачи 140 м/мин. в зоне нанесения ламель фиксируется боковым направляющим роликом, который регулируется со стороны ламели.

Состоит из:

1. 2 частотно-регулируемые дозирующие мембранные помпы
2. 2 магнитно-индуктивный расходомер
3. 1 интегрированный шкаф управления, включающий
• управление Siemens S7
• пульт управления Siemens OP7
4. 1 гидравлический агрегат
5. 1 статический миксер, с управляемым клапаном
6. 1 контрольно-измерительный адаптер
7. 1 промывочное устройство
8. 12 м напорный трубопровод между дозирующим и смешивающими узлами
9. 2 всасывающих фильтра (V2A) со съёмной решетной вставкой
10. 2 подключения к контейнерам с клеем и отвердителем
11. 1 силикагель-фильтр
12. сварная рама из алюминиевого профиля

Характеристики и функции:

1. мембранная дозирующая система высокого давления с контролем дозирования
2. автоматическое регулирование расхода основывается на задаваемых вручную величинах:
• скорость подачи
• количество наносимого вещества
• рецептура/соотношение компонентов смеси
3. независимые регулируемые дозирующие помпы дают следующие преимущества:
• исключают статическую прокладку
• упрощают техническое обслуживание
• уменьшают износ
4. большой диапазон бесступенчато регулируемых рецептур/пропорций смешивания
5. короткое время реакции для быстрого и точного нанесения клея
6. задание параметров и контроль за работой системы через панель управления
7. контроль давления в процессе дозирования
8. контроль над всасывающим трубопроводом
9. контрольное измерение адаптером на статическом миксере
10. компактное исполнение дозирующей установки

Подающие помпы:

клей и отвердитель подаются непосредственно из контейнеров, в которых осуществлялась поставка, через гибкий шланг длиной 3 м. клей и отвердитель фильтруются на входе дозирующей помпы.

Система дозирования:

Клей и отвердитель измеряются и герметизируются в дозирующем агрегате с гидравлическим приводом и перемещаемым плунжером двойного действия. параметры дозатора зависят от характеристик используемого клея.

Смешивающий агрегат:

Клей и отвердитель подаются по раздельным шлангам (до 10 м) в смешивающий агрегат. клей и отвердитель смешиваются в камере статического миксера. это обеспечивает следующие преимущества:

1. небольшое количество смешенного клея в системе (менее 0,2 л);
2. всегда свежий смешанный клей, что обеспечивает больше времени на сборку пакета;
3. нет двигающихся частей, меньше деталей требующих обслуживания;
4. не требует разборки при промывке/очистке; очистка производится открытием двух клапанов с промывочной водой;
5. время промывки менее пяти минут;
6. отдельная помпа для промывки включена в комплект поставки;

Система безопасности:

Система управления дозирования измеряет давление в обеих системах подачи клея и отвердителя. два электронных датчика давления непрерывно передают сигнал в компьютер, который сравнивает эти значения. обычно давление клея и отвердителя идентичны.
в системе безопасности предусмотрены 4 различных сигнала:

1. низкое давление клея;
2. высокое давление клея;
3. низкое давление отвердителя;
4. высокое давление отвердителя;

отображается следующая информация:

1. разница давления;
2. давление клея;
3. давления отвердителя;

Также на дисплее имеются индикаторы, отображающие датчики давления, а также, если имеются, датчики подавшие сигнал. различные сигналы собираются и суммирующий сигнал отображается мигающим светом. подающий конвейер также соединяется с компьютером и останавливается в случае сигнала.

Дополнительное оборудование, опционально

P05142
специальная клеенаносящая головка с шириной нанесения до 350 мм
для ленточного нанесения клея на заготовку сверху, включая держатель и устройство регулировки ширины нанесения; шаг матрицы нанесения 6 мм. клеенаносящая головка с быстродействующим затвором сборно-разборная; быстросменные матрицы для различного рисунка клеенанесения.
