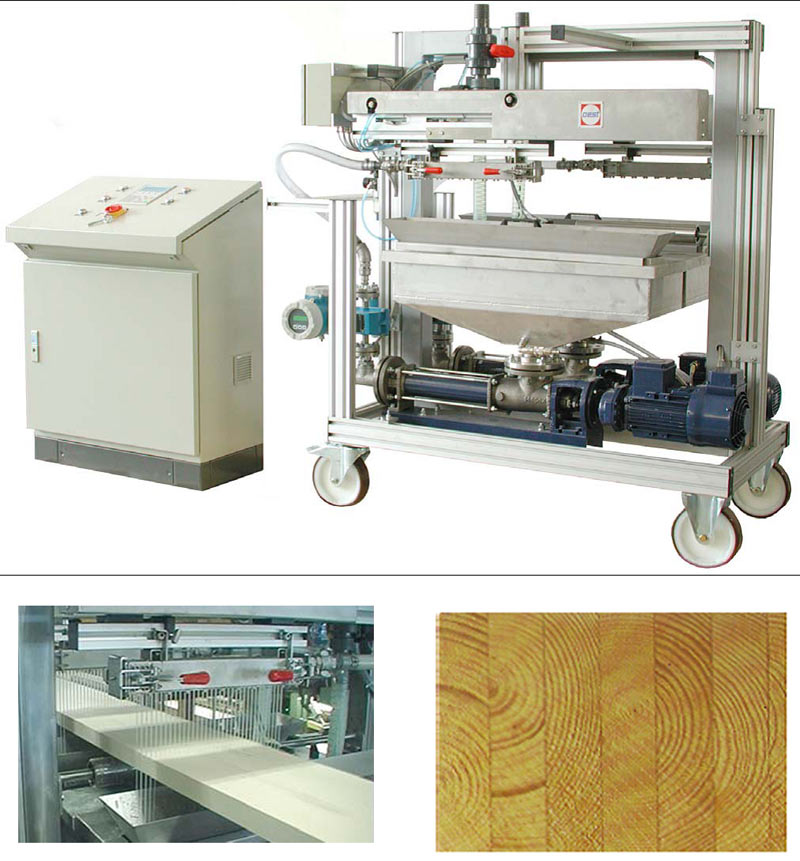

OEST Ecotop TD 350 (Германия)

Для раздельного нанесения на поверхность заготовки клея и отвердителя для меламинового клея. отвердитель и клей не смешиваются во время нанесения на заготовку.

Технические особенности:

компактная конструкция на ходовой тележке

состоит из:

• 2 частотно-регулируемых дозирующих насосов
• 2 магнитно-индуктивных расходомеров
• 2 пневматически перемещаемых специальных клеенаносящих головок с шириной нанесения до 350 мм для клея и отвердителя
• 2 резервуара (одинарная простая стенка) для клея и отвердителя из высококачественной стали; объём каждого 30 л.
• решетные вставки в резервуарах из высококачественной стали
• крышка для резервуара из высококачественной стали
• приемное отверстие для сырья с запорным клапаном
• управление посредством программируемого контроллера с панелью управления и текстовым дисплеем
• электрошкаф с пультом со всеми необходимыми элементами управления

Характеристики и функции:

• регулирование дозирующей помпы посредством расходомера и преобразователя частоты
• автоматическое регулирование расхода основывается на задаваемых вручную величинах:
• скорость подачи
• количество наносимого вещества
• рецептура/соотношение компонентов смеси
• управление автоматической дозаправкой резервуара
• пропускание ламели, на которую клей не наносится, достигается пневматическим перемещением наносящей головки; опции: ручное отключение, внешний сигнал, встроенный счётчик ламелей
• управление простоем:
• помпы выключаются при продолжительном перерыве, случайном или запланированном, для предотвращения высыхания клея
• счётчик расхода клея

Система дозирования:

клей и отвердитель измеряются и герметизируются в дозирующем агрегате с гидравлическим приводом и перемещаемым плунжером двойного действия. параметры дозатора зависят от характеристик используемого клея.

Смешивающий агрегат:

клей и отвердитель подаются по раздельным шлангам (до 10 м) в смешивающий агрегат. клей и отвердитель смешиваются в камере статического миксера. это обеспечивает следующие преимущества:

• небольшое количество смешенного клея в системе (менее 0,2 л);
• всегда свежий смешанный клей, что обеспечивает больше времени на сборку пакета;
• нет двигающихся частей, меньше деталей требующих обслуживания;
• не требует разборки при промывке/очистке; очистка производится открытием двух клапанов с промывочной водой;
• время промывки менее пяти минут;
• отдельная помпа для промывки включена в комплект поставки;

Система безопасности:

система управления дозирования измеряет давление в обеих системах подачи клея и отвердителя. два электронных датчика давления непрерывно передают сигнал в компьютер, который сравнивает эти значения. обычно давление клея и отвердителя идентичны.
в системе безопасности предусмотрены 4 различных сигнала:

• низкое давление клея;
• высокое давление клея;
• низкое давление отвердителя;
• высокое давление отвердителя;

отображается следующая информация:

• разница давления;
• давление клея;
• давления отвердителя;

также на дисплее имеются индикаторы, отображающие датчики давления, а также, если имеются, датчики подавшие сигнал. различные сигналы собираются и суммирующий сигнал отображается мигающим светом. подающий конвейер также соединяется с компьютером и останавливается в случае сигнала.

Дополнительное оборудование, опционально

A00350
помпа подачи клея 1" AL для подачи из транспортировочного контейнера или резервуара в основной резервуар установки нанесения. Двух мембранная помпа  в комплекте с распределительным клапаном и пневматическим блоком

A00390
помпа подачи отвердителя 1" PP для подачи из транспортировочного контейнера или резервуара в основной резервуар установки нанесения. Двух мембранная помпа  в комплекте с распределительным клапаном и пневматическим блоком

A00869
агрегат охлаждения ECOTOP TD 350
состоит из агрегата охлаждения воды (2 000 Вт) с циркуляционным насосом, включая все необходимые соединения. охлаждение резервуаров осуществляется циркуляцией холодной воды с замкнутым контуром.

A00096
управление клеенанесением ECOTOP TD
количество наносимого вещества может автоматически согласовываться в пределах одного цикла клеенанесения.
