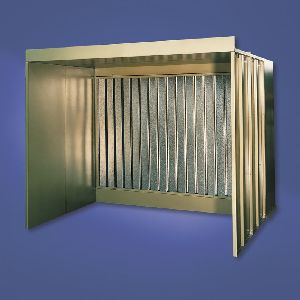

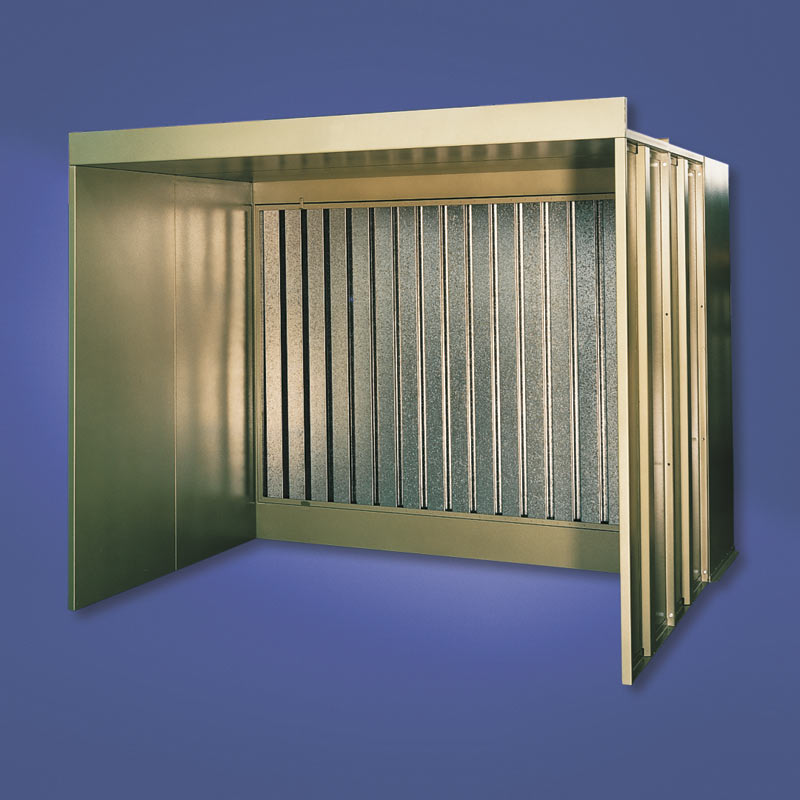

Окрасочные кабины конструктивно схожи с окрасочными стенками. Отличие их в том, что они оснащены стационарными боковыми стенами и крышей, что создает более благоприятные условия при окраске изделий с повышенными требованиями к их пылезащищенности (напр. при создании полированных покрытий), однако накладывает определенные ограничения на размеры окрашиваемых деталей.
Возможно изготовление кабин по индивидуальным размерам заказчика.
|
|
Тип |
7418-000 |
7419-000 |
7420-000 |
7421-000 |
Рабочая ширина (AB) мм |
1430 |
1930 |
2430 |
2930 |
Рабочая высота (АН) мм |
1965 |
1965 |
1965 |
1965 |
Рабочая глубина (АТ) мм |
1250 |
1250 |
1500 |
1500 |
Общая ширина (B) мм |
1500 |
2000 |
2500 |
2500 |
Общая глубина (Т) мм |
1925 |
1925 |
2175 |
2175 |
Общая высота (Н) мм |
2640 |
2750 |
2820 |
2820 |
Вытяжка (м³/час) |
6480 |
8640 |
10800 |
12900 |
Тип вентилятора взрывозащ. |
KVT-400 |
KVT-500 |
KVT-501 |
KVT-501 |
Мощность двигателя
EEx e IIT3 КВт |
1,0 |
2,1 |
3,6 |
3,6 |
Частота вращения 1/мин |
1400 |
1400 |
1400 |
1400 |
Выступающая часть вентилятора (С) макс. |
206 |
206 |
304 |
304 |
Рекомендуемый Ø вытяжной трубы (мм) |
500 |
560 |
560 |
630 |
Освещение (взрывозащ. ) Вт |
2 х 40 |
2 х 40 |
2 х 40 |
4 х 40 |
Макс. размер (м2) окрашиваемого изделия |
0,84 |
1,14 |
1,43 |
1,73 |
|
