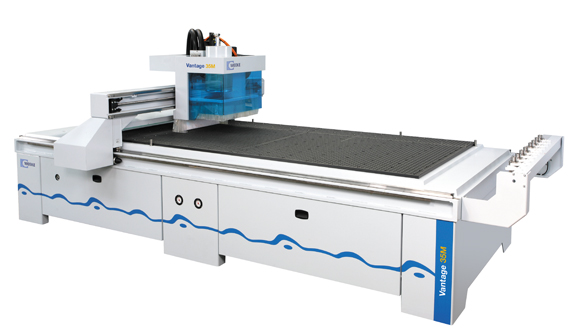

1. База станка.
В основе станка – жесткая стальная рамная конструкция. Отдельные аспирационные колпаки для шпинделя фрезы и сверлильной головки с центральными аспирационными патрубками для подключения к аспирационной системе заказчика.
2. Система направляющих и техника привода.
- привод зубчатой рейки по оси X, а также шарико-винтовая пара по оси Y и Z производится по системе пылезащищённых линейных направляющих
Путь перемещения по осям:
X = 3780 мм
Y = 2281 мм
Z = 155 мм
- цифровая система привода в направлении осей X, Y, Z (Sercos)
Скорость перемещения по осям:
векторная скорость
X/Y = 96 м/мин
Z = 25 м/мин
Техника привода состоит из:
- необслуживаемые моторы с оптическими датчиками высокого разрешения, гарантирующие высокую точность
- цифровые регуляторы привода повышенной надёжности
- оптико-волоконные провода защищают от помех.
3. Матричный стол 3100х1880 мм.
Зажимной стол с матрицей (сеткой) для гибкого позиционирования любого количества вакуумных зажимов.
Состоит из:
- 7 пневматически опускаемых упоров для заготовок с цифровой индикацией нижней позиции
- Вакуумная система для фиксации заготовок на столе
- Вакуумная система 500/600 м3, 50/60 МГц
Длина рабочего стола: 3100 мм
Ширина рабочего стола: 1880 мм
Толщина заготовки: макс 80 мм
4. Конфигурация
V7, R1-HSK63-9 кВт,
TC8 PICK-UP.
V7 HIGH SPEED 7500
- Вертикальный сверлильный агрегат на 7 шпинделей(шпиндели вызываются по отдельности (независимо) с регулировкой числа оборотов). Принудительное механическое фиксирование шпинделей в рабочей позиции для гарантированного достижения нужной глубины сверления.
- Диапазон перемещения: см. прилагаемый план
оснащения.
- Подъем в направлении оси Z: 60 мм
- Глубина сверления: 38 мм (до 55 мм при использовании специальных свёрел)
- Направление вращения: вправо/влево
- Число оборотов: 1500 об./мин. до 7500 об./мин., с
регулированием по частоте
- Привод: 2,7 кВт
- Крепления сверла: диаметр=10 мм
- Общая длина сверла: 70 мм
- Диаметр сверла: макс. 35 мм
- Расстояние между шпинделями: 32 мм
- Тип шпинделей: вызываются по отдельности (независмые)
- Расположение: см. план оснащения
Данный агрегат может быть модифицирован следующими агрегатами:
1 свободное место для горизонтальных сверлильных шпинделей в направлении оси Х
1 свободное место для горизонтальных сверлильных шпинделей в направлении оси У
1 свободное место для пазовальной пилы 0-90 градусов
R1-HSK63-9 кВт
ШПИНДЕЛЬ 9 кВт - HSK F63
- Для использования хвостового инструмента,
автоматически заменяемого из механизма смены
инструмента.
Диапазон перемещения: см. прилагаемый план
оснастки
- Крепление инструмента: для конуса HSK 63
- Подача инструмента: автоматическая
- Направление вращения: вправо/влево
- Число оборотов: бесступенчатое, программируемое
- Регулирование в диапазоне 1250-24000 об./мин.
- Привод: трехфазный двигатель с регулированием
по частоте
- Макс. мощность на инструменте: 7.5/9 кВт
(при постоянной/переменной нагрузке)
- Смазка: на весь срок эксплуатации
- Охлаждение: воздушное
- Отсос: централизованный
TC8 PICK-UP
АВТОМАТИЧЕСКИЙ МАГАЗИН СМЕНЫ ИНСТРУМЕНТА НА 8 ПОЗИЦИЙ
- Расположение: в правой части станка
- Количество мест в магазине: 8
- Вес инструмента: макс. 5 кг общего веса, вкл. крепление HSK
- Диаметр инструмента: макс. 135 мм при полной загрузке (8 фрез)
- Время смены: макс. 10 - 14 секунд от зажима до зажима
5. Аппаратное обеспечение.
СИСТЕМА POWER CONTROL PC85T
- система управления ЧПУ, вкл. приводные модули
- «умная» система управления, позволяющая в
то время, когда ЧПУ управляет обработкой, на
персональном компьютере независимо вводить новые данные
- персональный компьютер (РС): РС выполняет задачи управления оператора
- Intel Pentium
- операционная система Windows XP на
английском языке.
- 17-дюймовый графический монитор (CRT)
- мин. 512 МБайт RAM
- мин. 40 ГБайт ёмкость жёсткого диска
(разделён на различные локальные диски)
- дисковод 3 Ѕ дюйма
- свободное штекерное подключение для сети
(EtherNet) возможно в качестве опции.
Дополнительные разъёмы PCI обеспечивают
возможность установки других сетевых карт.
- серийный интерфейс для штрих-кода, модема
или потолочного лазера.
- параллельный интерфейс для подключения
принтера
- CD-RОМ, предназначенный для
чтения и записи CD. (WEEKE не принимает
на себя гарантии по защите от пыли)
- разъём USB на пульте управления
ПОДКЛЮЧЕНИЕ К СЕТИ ETHERNET 10/100 MBIT ДЛЯ СТАНКА, RJ45(БЕЗ УСИЛИТЕЛЯ)
Активация встроенной 10\100 Mbit сетевой карты и инсталляция прилагаемого программного обеспечения.
6. Программное обеспечение.
Основа ЧПУ РС85Т с:
- путевым управлением по всем осям
- функцией Look - Ahead для обеспечения оптимальных скоростей на переходах
- динамическое управление для точного ведения контура
программный пакет РС85 с графическими программами обслуживания:
- WoodWOP для графического, интерактивного составления программ ЧПУ
- банк графических данных по инструменту
- обслуживание процесса обработки
- графическое отображение мест закрепления заготовок
- извещения об ошибках в прямом тексте
- до 24 программ пронумерованные в алфавитном порядке
- система самодиагностики WoodScout (в качестве опции)
- Schuler MDE Basic для обмена данными станка с центром
- Wood Design для отдельного персонального компьютера:
программное обеспечение с 3-мерной оболочкой для интерактивного конструирования корпусной мебели с выдачей в качестве результата программ WoodWOP с компонентами для отдельных операций обработки, которые осуществляются последовательно.
3-х мерное моделирование и расчет времени обработки:
- графическая симуляция ЧПУ черетежей «в 3D»
- расчет времени обработки с точностью +/- 10%
- симуляция всех процессов обработки во всех осях
7. Программное обеспечение для удаленного компьютера.
- WoodWOP для графического, интерактивного составления программ ЧПУ
- DXF – постпроцессор Basic для обмена данными с 2D-CAD программами и WoodWOP.
- 3D Wood Design для отдельного персонального компьютера:
программное обеспечение с 3-мерной оболочкой для интерактивного конструирования корпусной мебели с выдачей в качестве результата программ WoodWOP с компонентами для отдельных операций обработки, которые осуществляются последовательно
- WoodNEST Basic- программа для раскроя по принципу Nesting:
Ручное позиционирование и поворот заготовок
Отображение промежутка между заготовками
- WoodWOP Mosaic
- WoodType.
ПОДГОТОВКА К ТЕЛЕСЕРВИСУ, МОДЕМ
Подразумевается общая подготовка станка к проведению телесервиса, вкл. соответствующий модем, а также бесплатное предоставление услуг по
телесервису в течение гарантийного срока. По истечении срока гарантии услуги предоставляются по отдельному договору.
УСТРОЙСТВА ЗАЩИТЫ И
БЕЗОПАСНОСТИ В СООТВЕТСТВИИ
С ТРЕБОВАНИЯМИ СЕ
- защитные решётки сбоку и сзади
- разделённый на 3 зоны предохранительный мат,
обеспечивающий возможность укладки заготовки в неактивной в данный момент зоне.
СИСТЕМА БЕСПЕРЕБОЙНОГО
ЭНЕРГОСНАБЖЕНИЯ (USV)
защищает компьютер от повреждений при
неполадках в сети, перегрузке или коротком
замыкании. При неполадках в сети
компьютер контролируемо отключается в
течение минуты во избежание потери
данных.
ПАКЕТ КАЧЕСТВА WEEKE
- линейные направляющие в
направлении осей Х и Y поставляются
с металлической защитной лентой
- закрытые кабельные каналы по осям X, Y и Z .
ОСНАЩЕНИЕ
ИНСТРУМЕНТОМ (СВЕРЛЕНИЕ)
3 сверла НМ d = 5 мм (30540-5-05035-R)
3 сверла НМ d = 5 мм (30540-5-05035- L)
3 сверл НМ d = 8 мм (30540-5-08035-R)
3 сверл НМ d = 8 мм (30540-5-08035- L)
КРЕПЛЕНИЯ ДЛЯ ИНСТРУМЕНТА HSK
1 зажимная цанга Nesting D-135 мм NL12, S-25x55, L-90,Z-4
1 зажимная цанга Diamaster PRO Z3+3
ДОКУМЕНТАЦИЯ
В печатном виде и на компакт-диске, вкл.
каталог запчастей и электросхему.
8. Рекомендуемое дополнительное оснащение:
№6580. КОНДИЦИОНЕР
Воздушный кондиционер для охлаждения электрического шкафа управления. Поддерживает оптимальную температуру во всех электрических узлах. Циркулируемый в шкафу воздух не подвержен влиянию пыли из внешней среды.
№6048. WOODNEST PROFESSIONAL СЕТЕВАЯ ВЕРСИЯ
Программа для Нестинга.
Позволяет корректировать все карты прямо в программе.
№6063. DXF - PROFESSIONAL (загрузчик AutoCad файлов).
Служит для перевода файлов формата AUTO CAD в формат WOOD WOP с целью оптимизации процесса изменения программ обработки.
№8336. ДОКУМЕНТАЦИЯ И ТЕКСТЫ УПРАВЛЕНИЯ НА РУССКОМ ЯЗЫКЕ
Один экз. в печатном виде, один в электронном + программное обеспечение на русском языке для PC 22 + каталог запчастей на английском или немецком языках, в т.ч. чертежи (autocad) электросхемы на CD.
